瑞芯微RK3568外接SDcard設計
1. 概述
瑞芯微RK3568是一款高性能的四核ARM處理器，廣泛應用于工業控制、嵌入式系統和智能設備。SD卡作為常見的外部存儲設備，其穩定可靠的連接至關重要。本文介紹RK3568接SD卡的原理圖設計要點及相關要求。

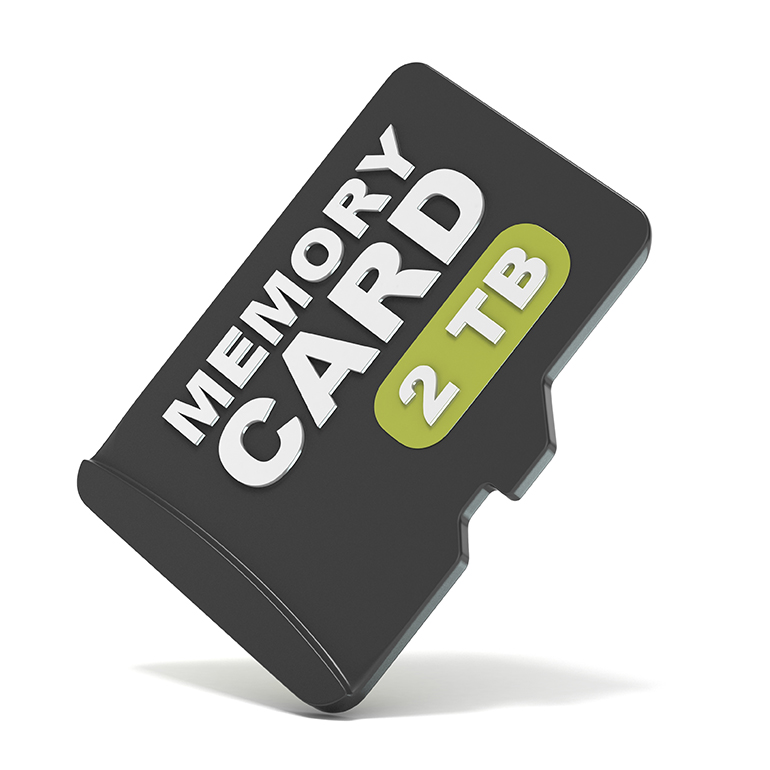

圖一 MicroSD卡實物圖
2. 硬件連接設計
RK3568提供了SDMMC接口用于連接SD卡，常見的SD卡接口包括SDIO和eMMC模式。在SD模式下，需要連接的主要信號如下：
2.1 主要信號線
SD_CLK(時鐘)
SD_CMD(命令)
SD_D0 ~ SD_D3(數據線，SD 4-bit模式)
SD_VCC(電源，通常為3.3V)
SD_CD(卡檢測，可選)
SD_WP(寫保護，可選)
2.2 電源設計
SD卡通常工作在 3.3V，需要根據使用的卡類型正確供電。
RK3568支持 SD UHS-I模式，在需要支持 1.8V 時，需通過 LDO 或 電平轉換器 進行電壓切換。
2.3 信號完整性設計
匹配阻抗： SD_CLK 需要嚴格匹配50Ω阻抗，以減少信號反射。
走線長度： SD_CLK 應盡可能短，數據線盡量等長，以減少時序偏差。
屏蔽處理： 適當使用地平面，減少干擾。
上拉/下拉電阻： SD_CMD 和 SD_D0 ~ D3 需要 10KΩ 上拉到VCCQ，以確保信號穩定。

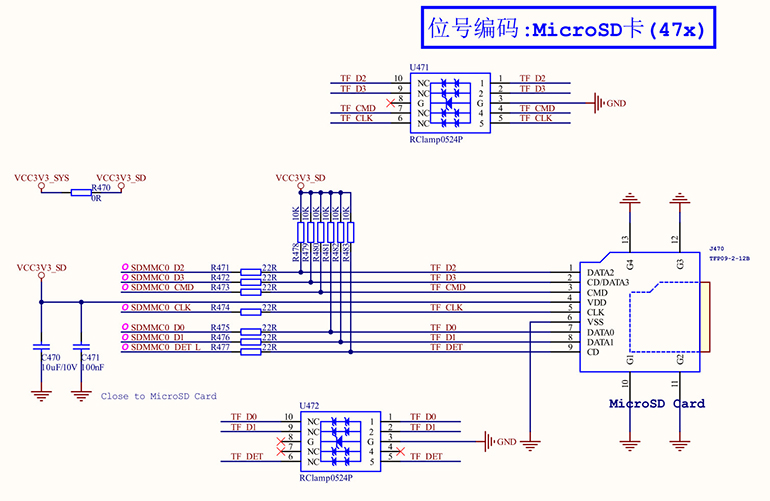

圖二 MicroSD卡接法
3. 設計要求
3.1 PCB布線要求
時鐘線應單獨布線，避免交叉和長距離走線。
數據線應等長，以減少時序偏差。
信號層盡量靠近地層，以減少干擾。
阻抗單端50Ω來
避免SD卡插座附近的高速信號干擾，如WiFi、藍牙等。
3.2 軟件配置要求
在設備樹 dts 配置中，需要正確設置 SDMMC控制器 的電源電壓及模式：
&sdmmc {
status = "okay";
bus-width =<4>;
cap-sd-highspeed;
mmc-pwrseq = <&pwrseq_sdmmc>;
vmmc-supply = <&vcc_sd>;
vqmmc-supply = <&vcc_sdq>;
};
需要正確初始化 GPIO，如CD檢測、寫保護等。
確保 SD驅動 正確啟用，如 CONFIG_MMC_SDHCI。
3.3 兼容性與測試
選擇 品牌SD卡 以提高兼容性，如SanDisk、Samsung等。
進行 讀寫壓力測試，確保SD卡在長時間工作下穩定可靠。
在不同溫度環境下測試，確保可靠性。
4. 結論
RK3568接SD卡的原理圖設計需要嚴格遵循信號完整性、電源管理和PCB布線規范。合理的硬件設計和軟件配置，可以確保SD卡在系統中的穩定運行，提升產品可靠性和性能。
杭州維芯科電子有限公司作為專業的主板設計公司，在外接SD卡使用上較為成熟，歡迎隨時聯系維芯科，我司提供的自主設計RK3568核心板，穩定可靠的工控機。
