TI AM62xx核心板
●CPU： AM62x（AM6254、AM6252、AM6231）
●架構： Cortex A53 單核/雙核/四核
●主頻： 1.4GHZ
●內存： 512M/1G/2GByte
●Flash： 8GB
●操作系統： Linux 5.10
●接口：郵票孔1.00mm間距
- 概述特點
- 規格參數
- 資料下載
- 訂購方式
-

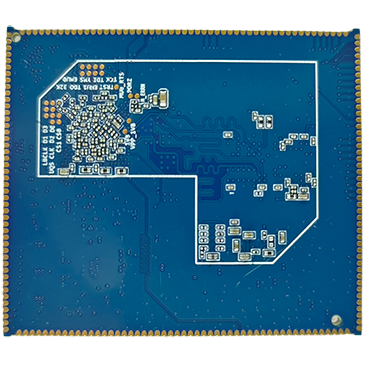

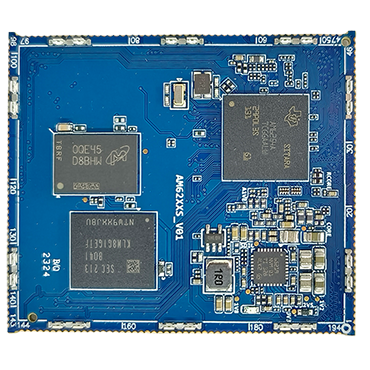

WTC-AM62XX-S 核心板

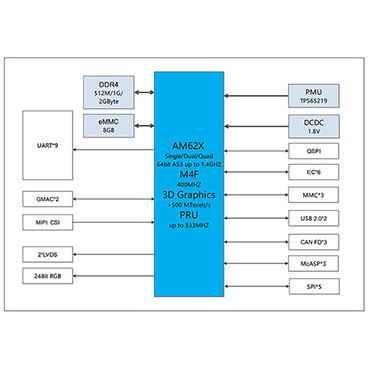

WTC-AM62XX-S核心板基于TI Sitara? AM62x系列工業級處理器設計。其采用Arm Cortex A53架構，主頻最高可達1.4GHz；并集成了廣泛的接口，如2路支持TSN的千兆以太網、USB 2.0、LVDS、RGB parallel、UART、OSPI、CAN-FD、Camera、Audio。AM62x核心板兼容AM62x全系列處理器，提供單核、雙核、四核可選，功能引腳完全兼容，為您帶來靈活的成本組合方案，是您縮短產品上市時間的理想解決方案。WTC-AM62XX-S核心板經過長期的壓力測試、嚴格的溫度測試、長期穩定性測試。

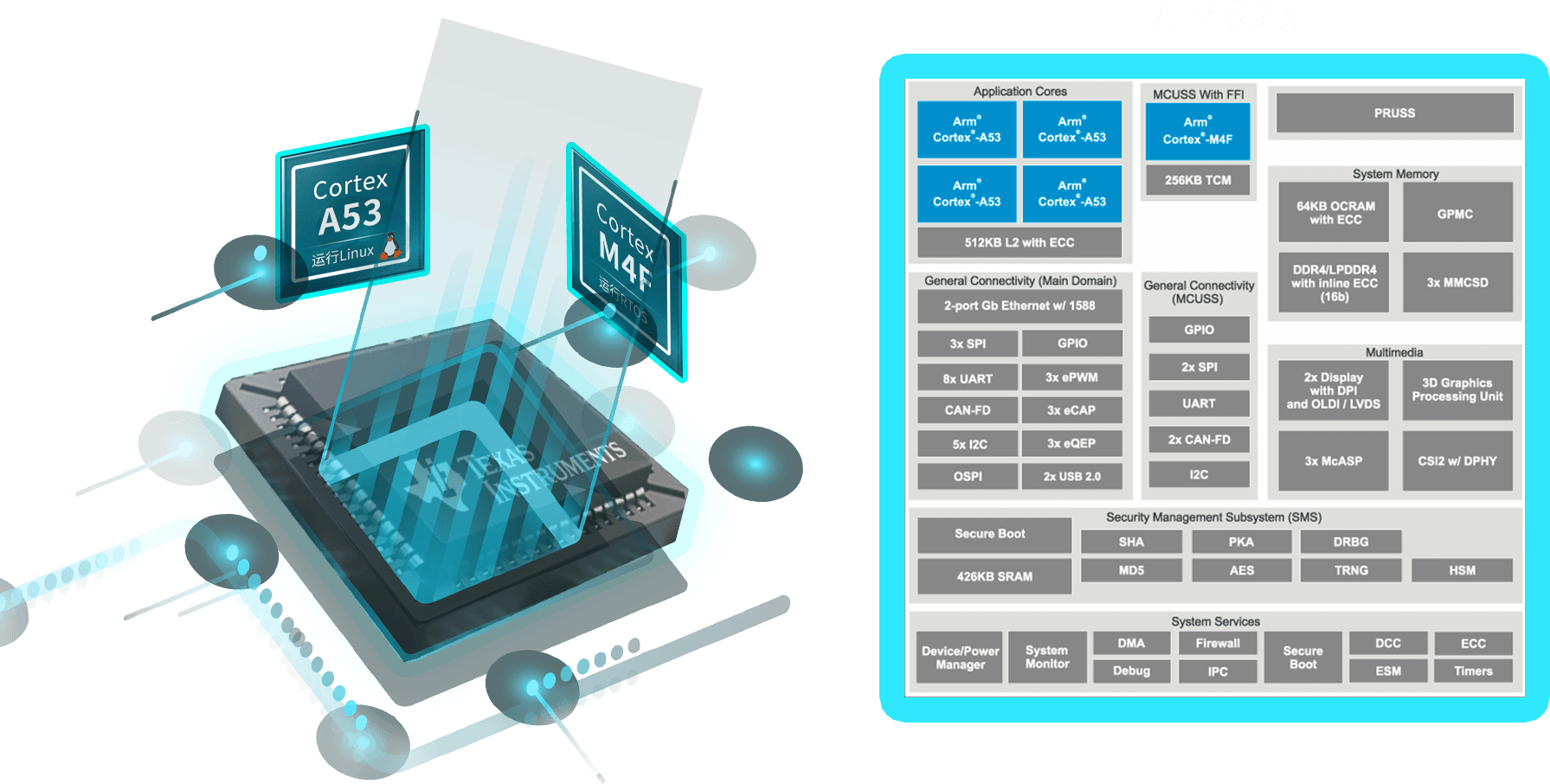

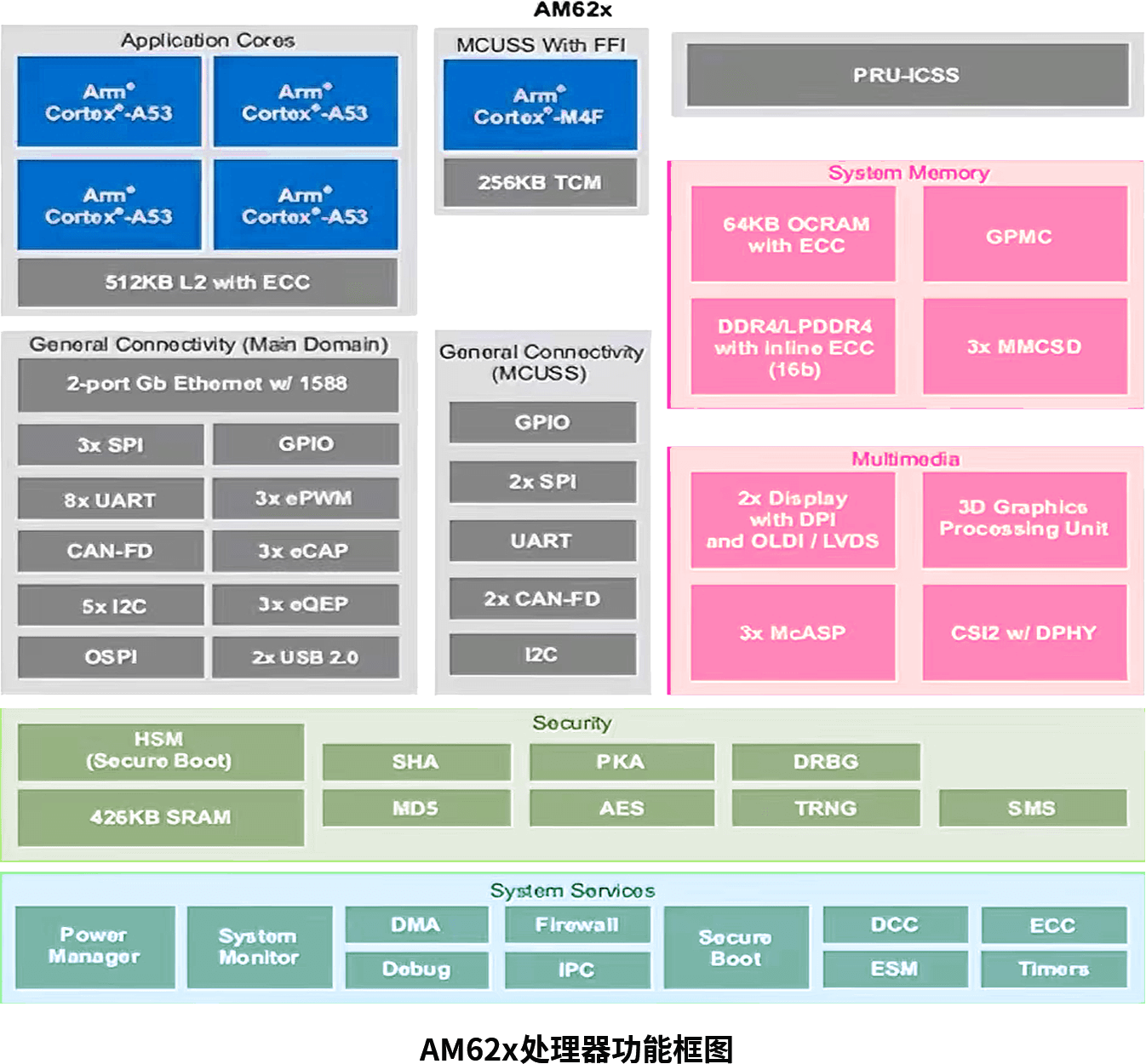

TI AM62x 多核異構，安全工業應用
AM62x是一顆多核異構處理器，采用Cortex-A53+Cortex-M4F的處理核+控制核架構組合； 可通過M4F內核及其專用外設實現功能安全特性，并且M4F內核的啟動和運行不再依賴A53內核。

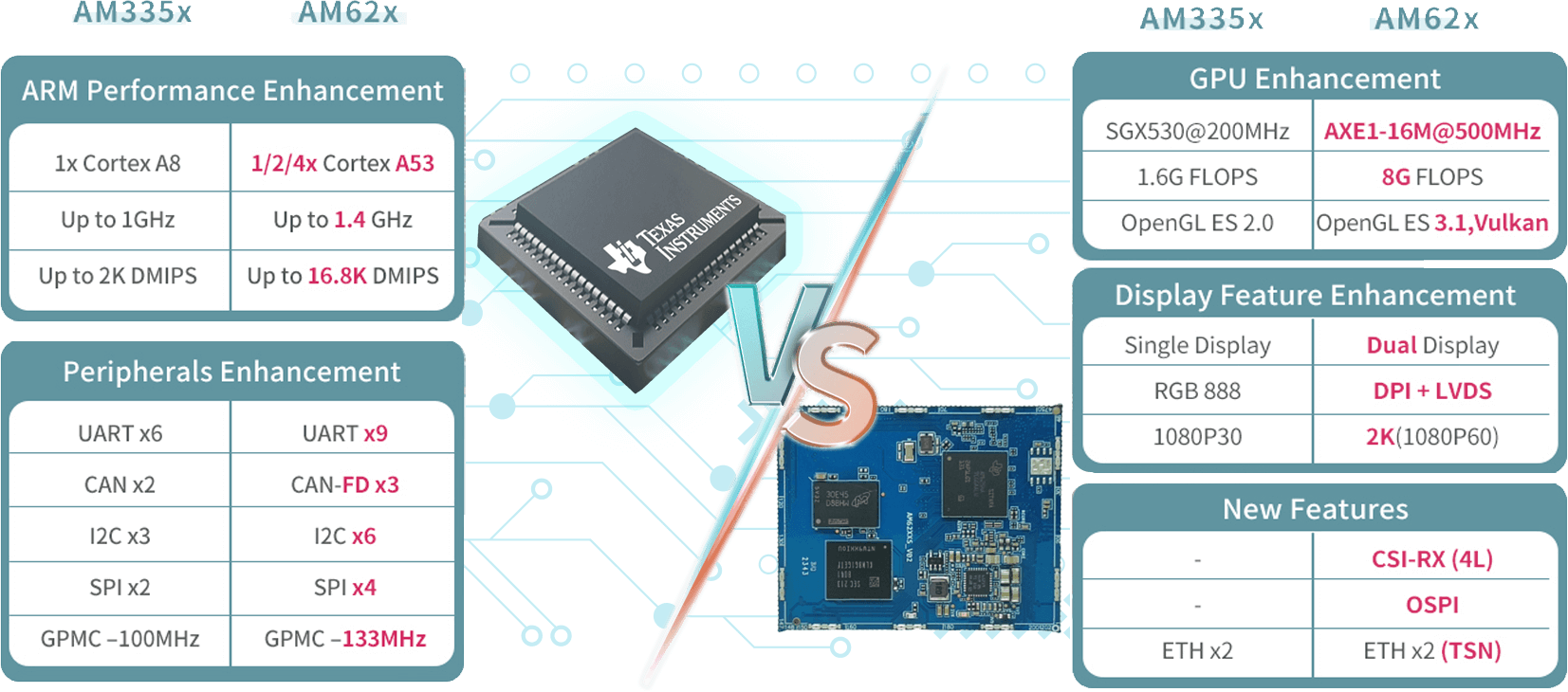

接棒AM335x、AM62x再續經典
WTC-AM62XX-S核心板及開發板采用的AM62x處理器作為TI Sitara?產品線新一代MPU產品，相比上一代經典處理器AM335X具備更高性能及功能擴展性，將接替AM335X續寫下一個十年！

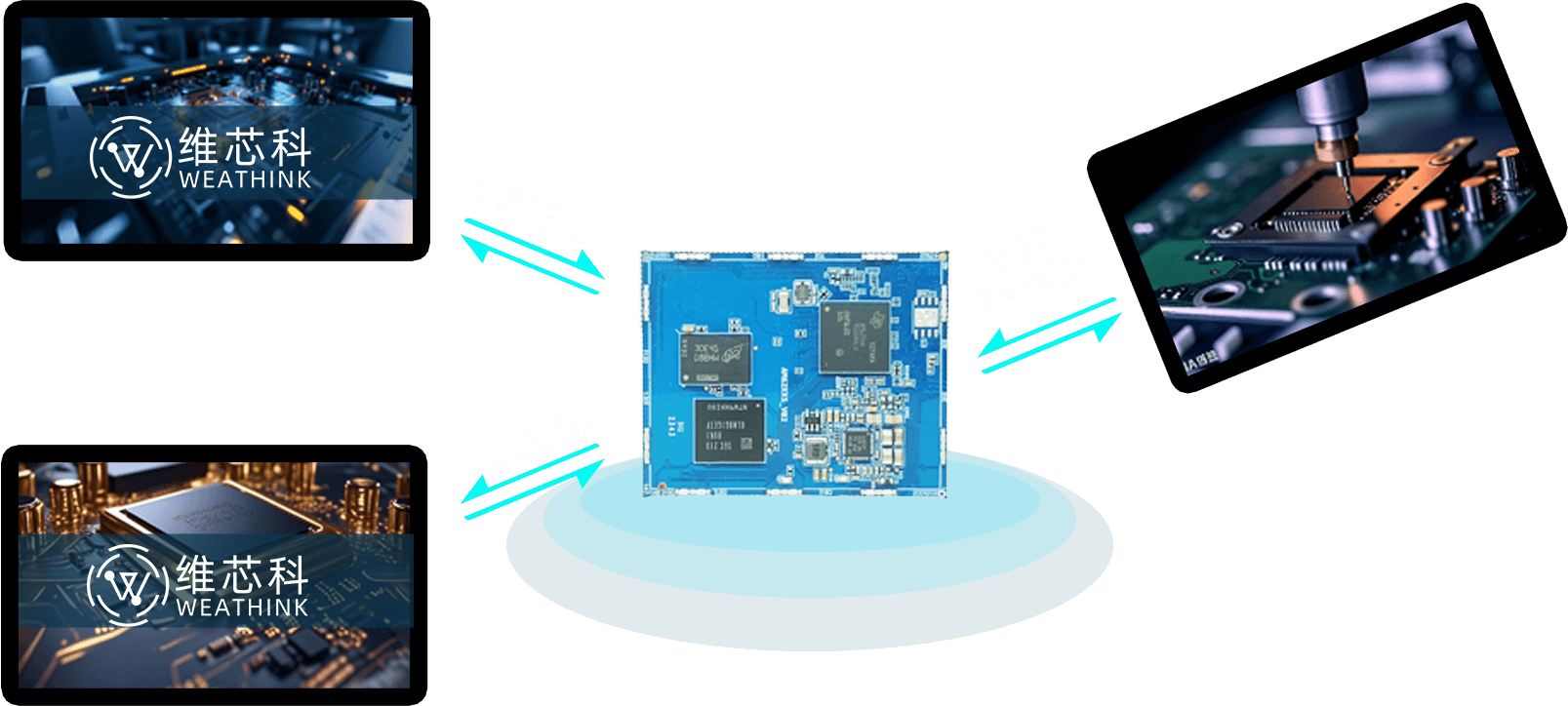

豐富顯示接口，支持多屏顯示
最多支持2路顯示控制器，可同時輸出2種不同畫面
外設功能豐富
包含自由的編程的PRU模塊、8路串口、3路MCASP等

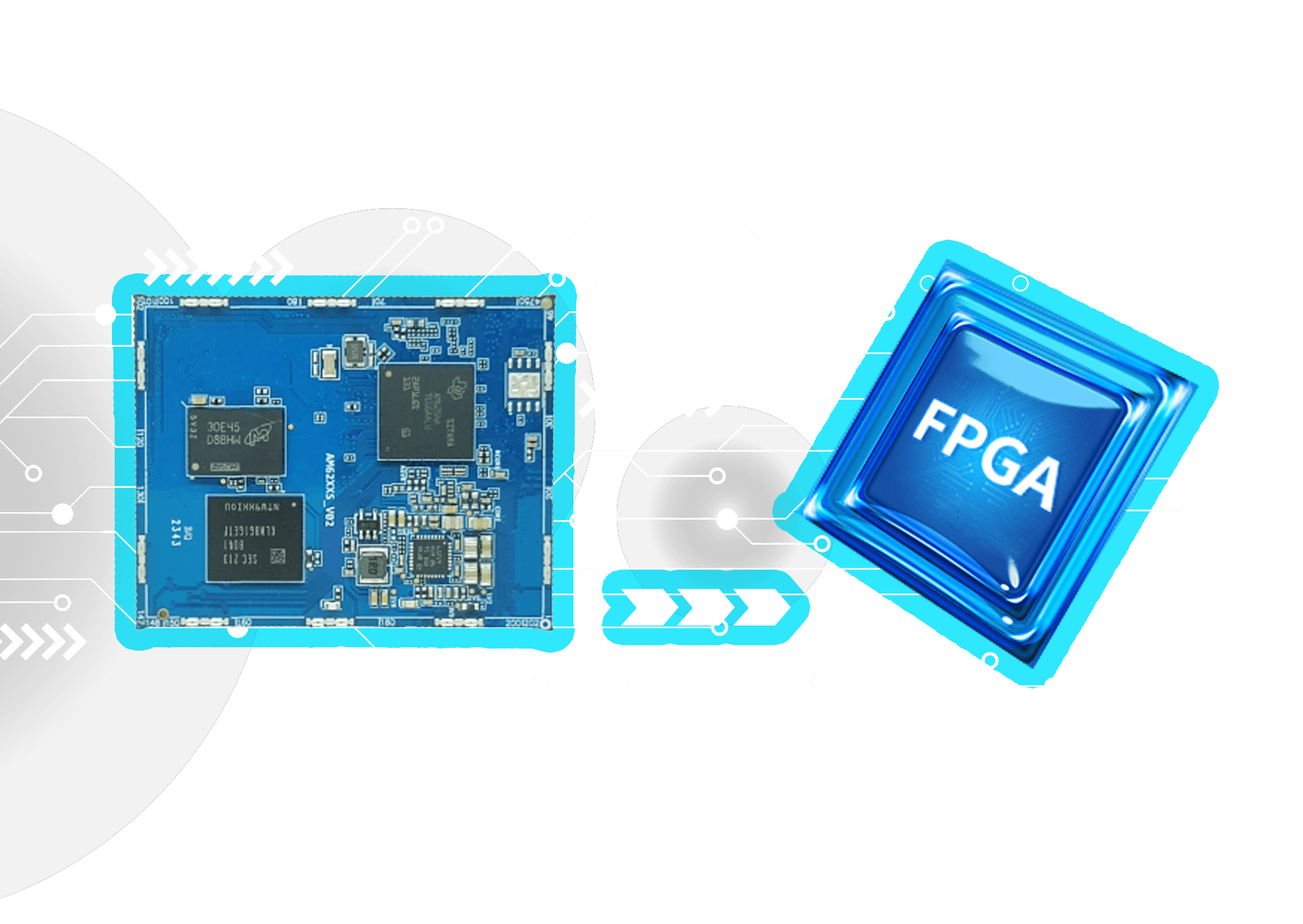

高速并行總線GPMC，支持ARM與FPGA高速通信
AM62x系列支持TI處理器特有的通用存儲控制器接口GPMC，數據讀寫速率高，可達100MB/s，支持多路片選，配置更加靈活，同時可以提供多種與外設相連的方法，可以和寬范圍的外部設備通信。

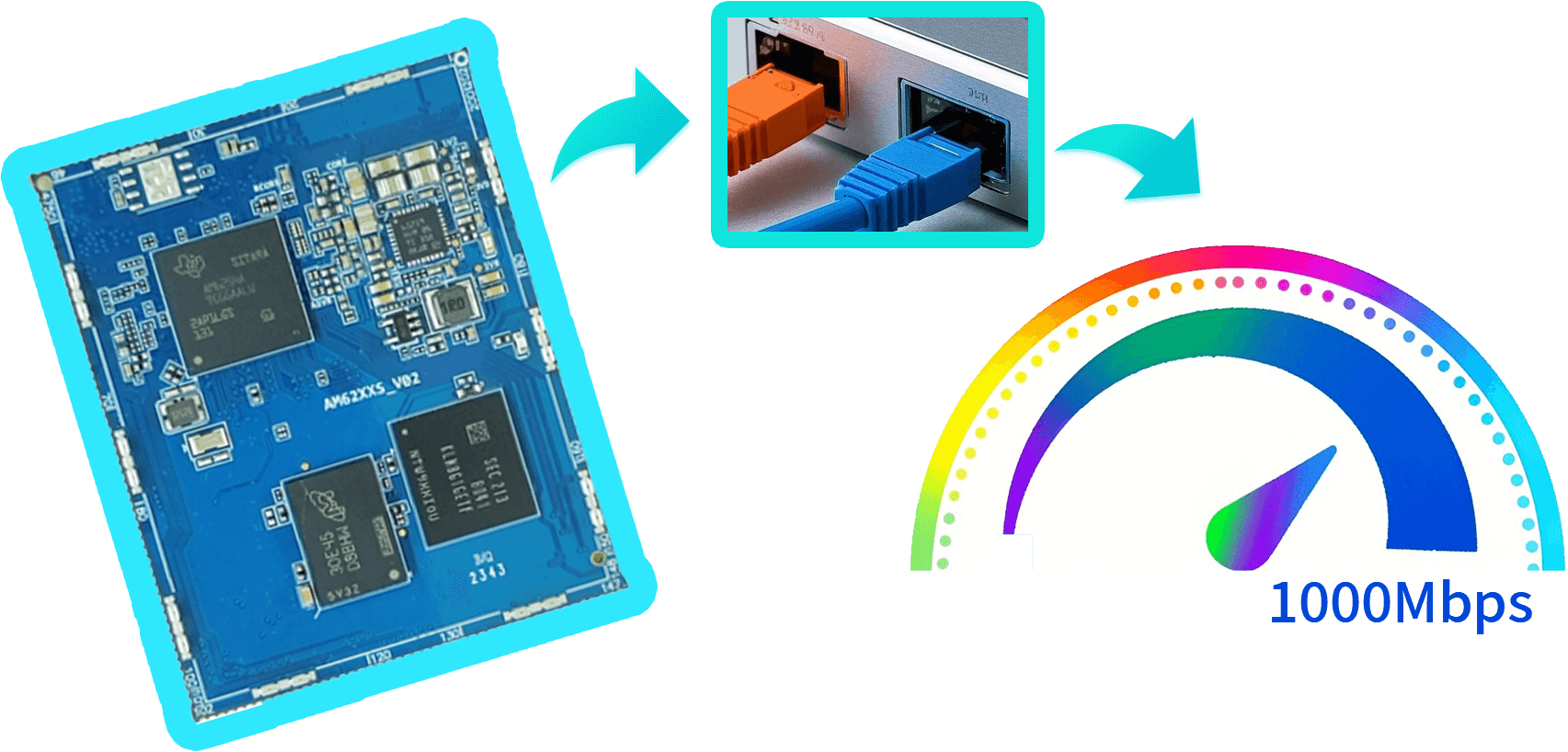

雙千兆以太網
WTC-AM62XX-S核心板支持配置兩路千兆自適應RJ45以太網擴，通過雙網口實現內外網的隔離，提高網絡穩定性，滿足網關，NVR等多網口的產品需求。

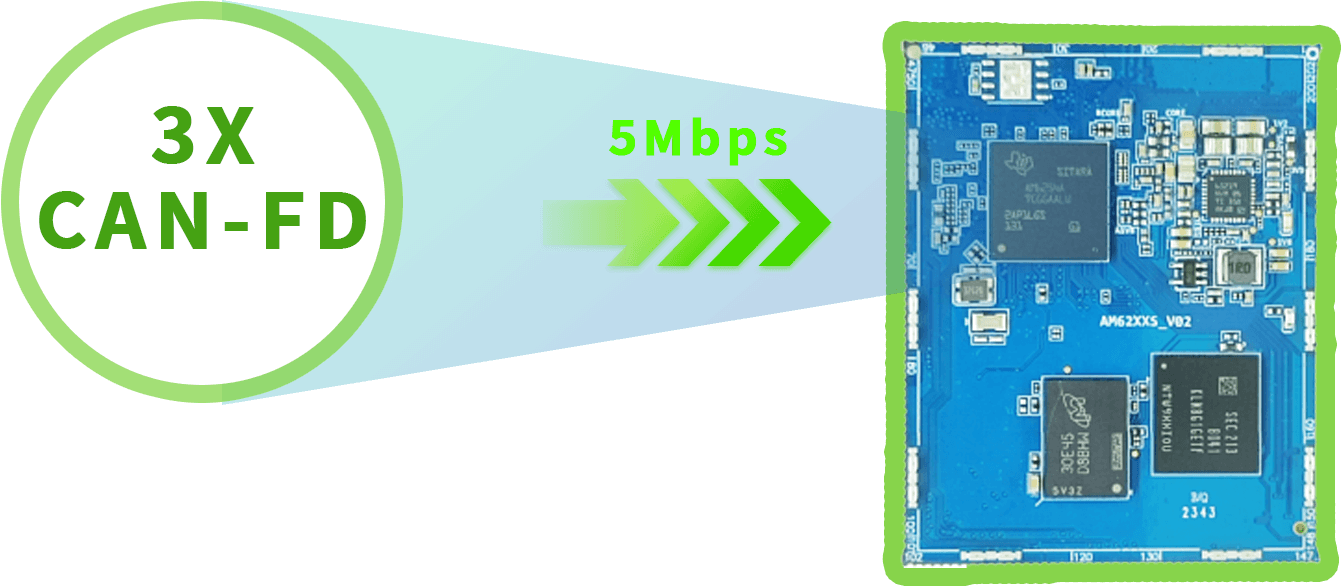

支持 3路原生CAN 更適合工業及車載應用
處理器原生支持3路CAN-FD，傳輸速度至高可達5Mbps，可高速、穩定地接入到工業網絡系統中，為工業自動化和車載應用提供功能支撐。
通用處理器，應用廣泛
AM62x處理器是TI 一款工業級應用芯片，集成了ARM Cortex-A53高性能CPU和ARM Cortex-M4F實時CPU，含3D GPU圖形加速器（僅AM625x）， 支持雙屏異顯，支持1080P高清顯示，適用于工業HMI、電力、顯控終端、工業自動化、充電樁、醫療等場景。
豐富的開發資源，助力開發
支持最新的Linux、ubuntu20.04，長期穩定運行，為產品提供穩定的系統。文檔資料包含產品手冊、硬件用戶手冊、硬件設計指南、底板PDF原理圖、Linux開發指南等相關資料
-
▊規格參數
WTC-AM62XX核心板基本參數
CPU
處理器
TI AM62x系列64Bit處理器
●MPU：AM6231/AM6252/AM6254 Single/Dual/Quad 1.0/1.4-GHz Arm? Cortex?-A53 MPCore? cores
●MCU：Cortex-M4F@400MHz
GPU
●AXE1-16M 高達500MHz（注意AM6231、AM6232沒有GPU，只有AM625x有GPU）
●OpenGL 3.x/2.0/1.1 + Extensions, Vulkan 1.2
●填充率大于 500 百萬像素/秒
●支持高達 2048x1080 @60fps 的分辨率
●支持至少2個合成層
內存
EMMC
支持8GB/16GB/32GB EMMC5.1
DDR
支持512MB/1GB/2GB/4GB DDR4
通用規格
工作電壓
DC 5V
工作溫度
工業級：-40℃~85℃
商業級：0℃~70℃
擴展溫度級：-20℃~70℃
尺寸
58.94mm*47.01mm*2.85mm
接口方式
1.0mm 間距郵票孔（202pin）
軟件參數
Linux內核
Linux5.10
文件系統
Yocto
功能
外設
數量
參數
顯示 LVDS
2
兩路2路LVDS輸出，8xData, 2xClock,最大可以支持1920*1080P
Parallel RGB
1
●支持RGB888，分辨率可達1920x 1200@60fps
●高達 165MHz 的像素時鐘支持，每個顯示屏具有獨立 PLL
攝像頭
MIPI-CSI
1
●符合 MIPI? CSI-2 v1.3 標準 + MIPI D-PHY 1.2
●支持1,2,3,4lane MIPI攝像機串行接口，速率是2.5Gbps/per Lane
●虛擬通道支持（多達 16 個）
●能夠通過 DMA 將流數據直接寫入 DDR
USB
USB2.0
2
●支持配置成USB HOST、USB Device、雙重角色設備DRD模式
●集成VBUS檢測
●支持USB跟蹤
●標準USB2.0 最高速度480Mbps
多媒體
Audio
≤3
●高達 50MHz 的發送和接收時鐘
●3 個 McASP 上具有多達 16/10/6 個串行數據引腳并具有獨立的 TX 和 RX 時鐘
●支持時分多路復用 (TDM)、內部 IC 聲音 (I2S) 和類似格式
●支持數字音頻接口傳輸（SPDIF、IEC60958-1 和 AES-3 格式）
●用于發送和接收的 FIFO 緩沖器（256 字節）
●支持音頻基準輸出時鐘
存儲接口
OSPI/QSPI
1
●支持166MHz DDR/200MHz SDR模式
●支持單、雙、四（QSPI模式）或八進制I/O指令
注意這個接口在核心板內部了，沒有外引
SD
≤2
●AM62x有3路SD，其中1路是8bit eMMC接口，支持速度HS200，這一路沒有引出來
●2路4bit接口，可達UHS-I
●兼容eMMC 5.1、SD 3.0和SDIO版本3.0
串行通信
CAN
≤3
●符合CAN 2.0 A, B 以及 ISO 11898-1:2015協議
●支持完整的CAN FD、SAE J1939、AUTOSAR
●高達64接收緩存
●支持信息RAM奇偶校驗/ECC檢查，傳輸速率高達5Mbps
Ethernet
≤2
●支持RMII（10/100）或RGMII（10/100/1000）
●支持IEEE1588
●支持TSN
I2C
≤6
支持7bit和10bit地址格式
標準模式（最高100Kbps）和快速模式（最高400Kbps）
符合Philips I2C-bus 標準版本 2.1
UART
≤9
●兼容16C750
●支持64字節發送FIFO和接收FIFO，可編程觸發FIFO Level中斷
●支持RS485外部收發器自動流量控制，支持奇偶校驗
●內部48MHZ時鐘，最高波特率可達3.6Mbps
●支持奇偶校驗，1,1.5,2停止位
●支持硬件流控
SPI
≤5
每個通道具有可編程頻率、極性和相位的串行時鐘
MCSPI控制器時鐘速率高達50MHz
其他
eCAP
≤3
增強捕獲模塊，可用于如下場景
●音頻輸入的采樣率測量
●旋轉機械的速度測量（例如，通過霍爾傳感器感測的齒形鏈輪）
●位置傳感器脈沖之間的經過時間測量
●脈沖串信號的周期和占空比測量
●解碼來自占空比編碼電流/電壓傳感器的電流或電壓幅度
eQEP
≤3
增強型正交編碼器脈沖輸入
支持輸入同步
支持正交解碼器單元
支持用于位置測量的位置計數器和控制單元
支持用于低速測量的正交邊緣捕獲單元
PWM
3
每組PWM支持兩個PWM輸出（EPWMxA和EPWMxB）
GPMC
1
●靈活的 8 位和 16 位異步存儲器接口，具有多達四個芯片（22 位地址）選擇（NAND、NOR、Muxed-NOR 和 SRAM）
●使用 BCH 代碼，支持 4 位、8 位或 16 位 ECC
●時鐘速率高達 133MHz
●錯誤定位器模塊 (ELM)
-
▊訂購方式
規格型號
核心板型號
主頻
內存
存儲
溫度范圍
備注
WTC-AM6254S-8E1D-140-I
1.4GHZ
1GB DDR4
8GB eMMC
工業級：-40℃~+85℃
AM6254
WTC-AM6254S-8E2D-140-I
1.4GHZ
2GB DDR4
8GB eMMC
工業級：-40℃~+85℃
AM6254
WTC-AM6252S-8E1D-140-I
1.4GHZ
1GB DDR4
8GB eMMC
工業級：-40℃~+85℃
AM6252(詳詢銷售)
WTC-AM6231S-8E1D-140-I
1.4GHZ
1GB DDR4
8GB eMMC
工業級：-40℃~+85℃
AM6231(詳詢銷售)
更多的配置請聯系我們！
-
