G2L工業網關
CPU：瑞薩G2L
架構：Cortex A55
主頻：1.2GHz
內存：2Gyte DDR4工業級
Flash：16Mbyte SPI flash，8Gbyte eMMC
操作系統：Linux
- 概述特點
- 規格參數
- 資料下載
- 訂購方式
-
-
▊規格參數
G2L工控機是基于杭州維芯科電子有限公司推出的一款采用日本瑞薩Renesas G2L系列為核心的嵌入式核心板G2LS，在這款核心板上進行開發設計的工控機。該系列G2LS工控機基于 ARM Cortex-A55 內核，具有高性能、低功耗、多接口、低成本等特性，同時提供 3D 圖形加速和關鍵外設的集成，可滿足各種應用需要，支持主流DDR4內存，同時提供雙路千兆以太網，多路串口來滿足工業產品的需求。
RZ/G2L系列處理器是日本瑞薩推出的通用處理器，集成Cortex-M33實時硬核，支持2路千兆網、2路CAN-FD、高清顯示接口、攝像頭接口、3D、H.264視頻硬件編解碼、USB接口、多路串口、PWM、ADC，是當前市場上接口最全面的MPU之一，而且長達10年+生命周期讓您選擇之后沒有后顧之憂。

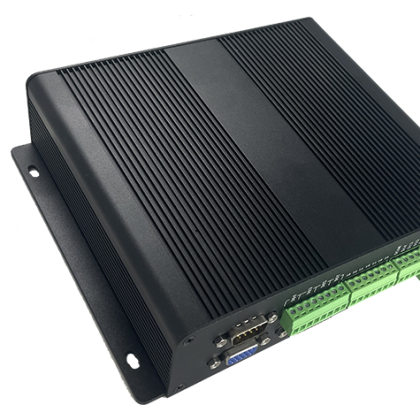

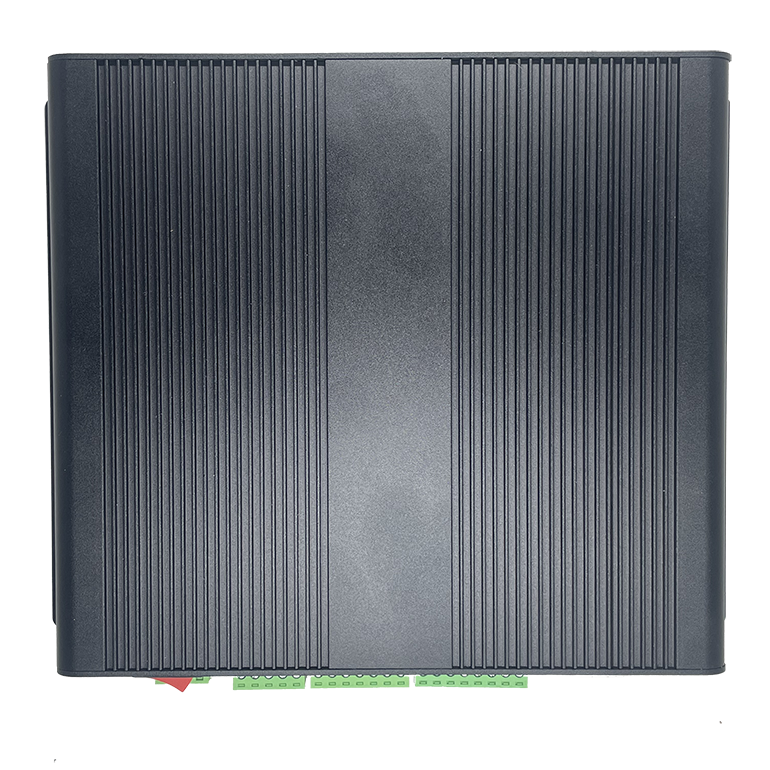

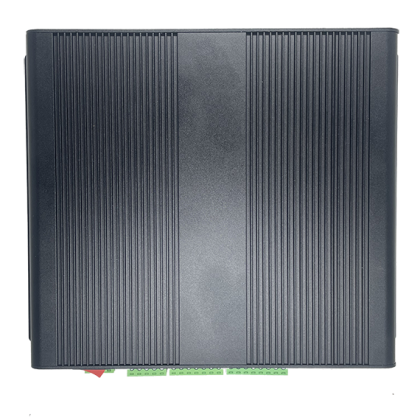

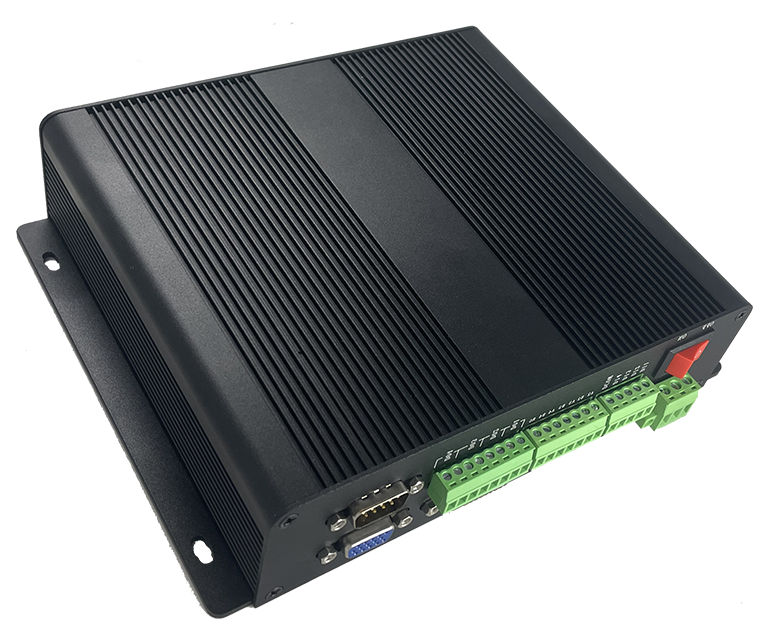

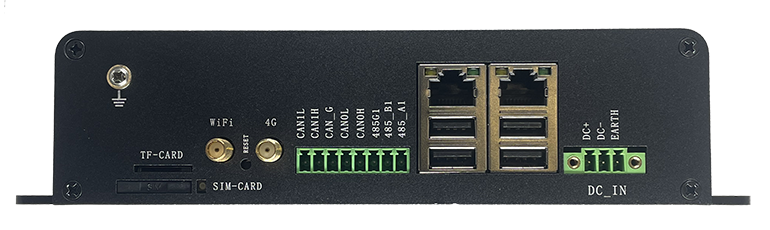

工控機正面圖
工控機接口外觀圖：

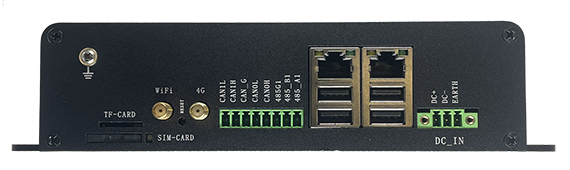

工控機側A面圖

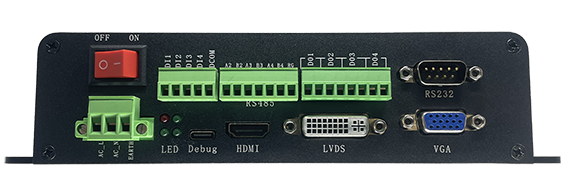

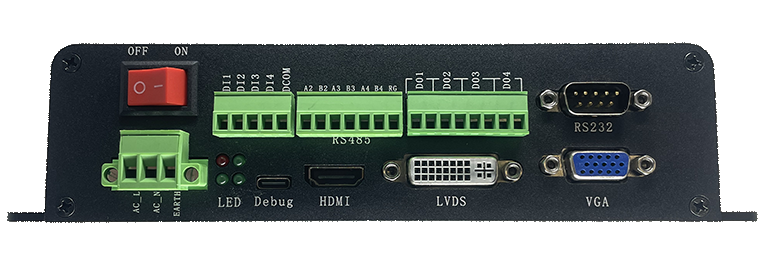

工控機側B面圖
工控機接口資源：
序號
項目
功能說明
1
Ground
接大地
2
TF-Card
TF/SD卡座
3
WiFi天線
外置WiFi天線SMA母座
4
4G天線
外置4G天線SMA母座
5
CAN0
CAN0通信接口（含在8Pin，2.54mm座里面）
6
Ethernet1
千兆以太網Ethernet1，RJ45座
7
Ethernet2
千兆以太網Ethernet2，RJ45座
8
DC_IN
直流電源接口，3Pin，2.54mm座
9
USB1
USB2.0 Host1
10
USB2
USB2.0 Host2
11
USB3
USB2.0 Host3
12
USB4
USB2.0 Host4
13
485_1
RS485通信接口（含在8Pin，2.54mm座里面）
14
CAN1
CAN1通信接口（含在8Pin，2.54mm座里面）
15
Reset
復位按鍵
16
SIM_Card
4G模塊SIM座
序號
項目
功能說明
1
AC-IN
交流電源接口，3Pin
2
LED
LED指示燈
3
Debug
Debug調試口
4
HDMI
HDMI顯示接口，可以接高清液晶屏
5
LVDS
LVDS顯示接口，可以接高清液晶屏
6
VGA
VGA顯示接口，可以接通用顯示屏
7
RS232
RS232通信接口，DB9公座
8
DO
GPIO輸出口（接口8PIN，間距2.54mm）
9
RS485
RS485通信接口2/3/4（接口7PIN，間距2.54mm）
10
DI
GPIO輸入口（接口5PIN，間距2.54mm）
11
OFF/ON
交流電源開關
-
