AM6254工控板
●CPU：TI AM62X Cortex A53 單核/ 雙核/四核
●架構：Cortex A53
●主頻：1.4GHZ
●內存：2GByte DDR4工業級（可用1GByte）
●Flash：8Gbyte eMMC
●顯示接口：支持HDMI、LVDS、EDP
●通訊接口：雙路千兆以太網、3路CAN、2路RS485，2路RS232
●操作系統：Linux、Android
●溫度等級： -40°C~+85°C
●供電方式： 寬電壓供電 9~24V
- 概述特點
- 規格參數
- 資料下載
- 訂購方式
-
WTB-AM62XX-S 工控板
WTB-AM62XX-S工控板基于TI Sitara? AM62x系列工業級處理器設計。其采用Arm Cortex A53架構，主頻最高可達1.4GHz；并集成了廣泛的接口，如2路支持TSN的千兆以太網、USB 2.0、LVDS、RGB parallel、UART、OSPI、CAN-FD、Camera、Audio。AM62x核心板兼容AM62x全系列處理器，提供單核、雙核、四核可選，功能引腳完全兼容，為您帶來靈活的成本組合方案，是您縮短產品上市時間的理想解決方案。WTC-AM62XX-S核心板經過長期的壓力測試、嚴格的溫度測試、長期穩定性測試。
TI AM62x 多核異構，安全工業應用

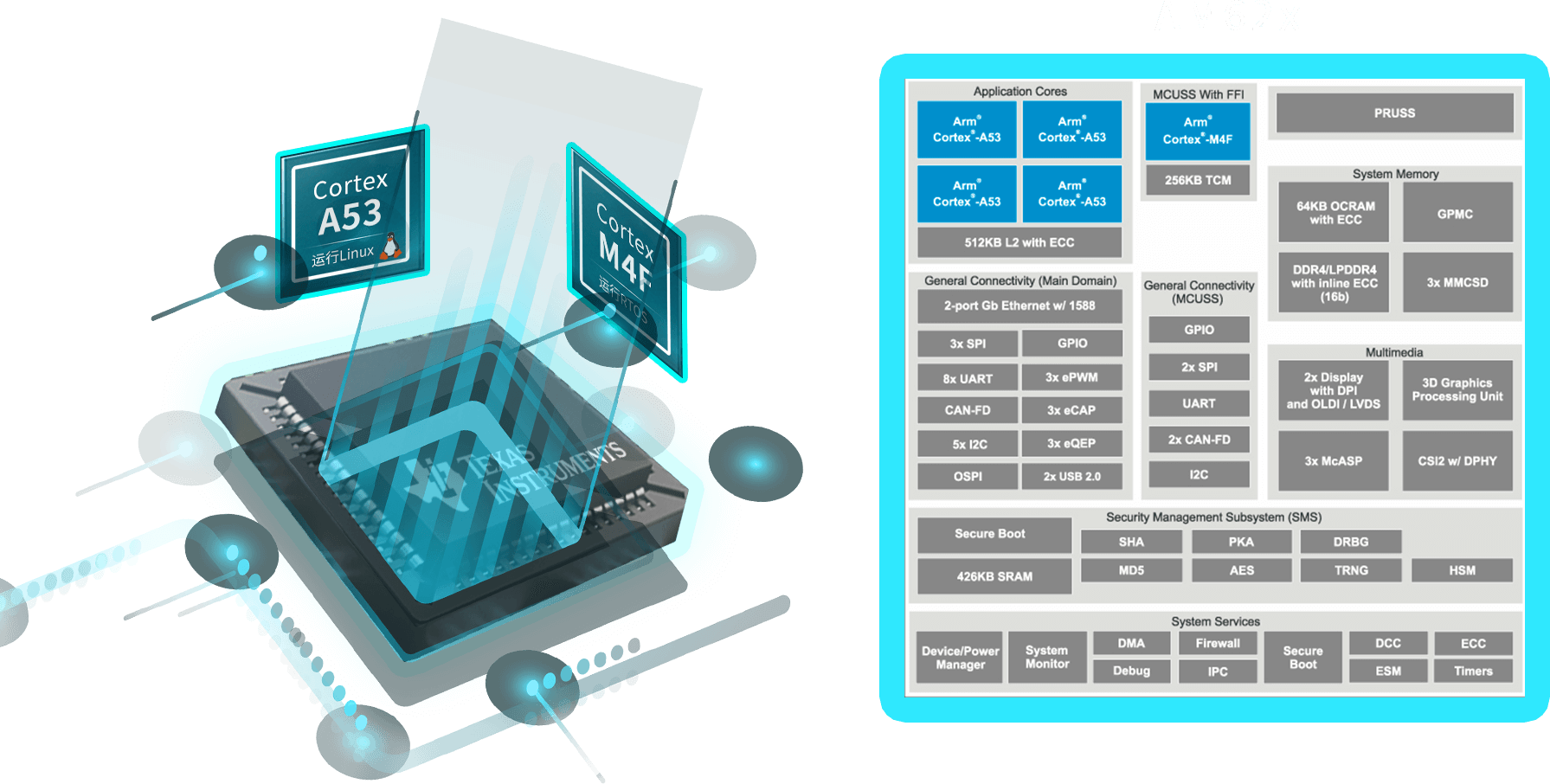

AM62x是一顆多核異構處理器，采用Cortex-A53+Cortex-M4F的處理核+控制核架構組合； 可通過M4F內核及其專用外設實現功能安全特性，并且M4F內核的啟動和運行不再依賴A53內核。
接棒AM335x、AM62x再續經典

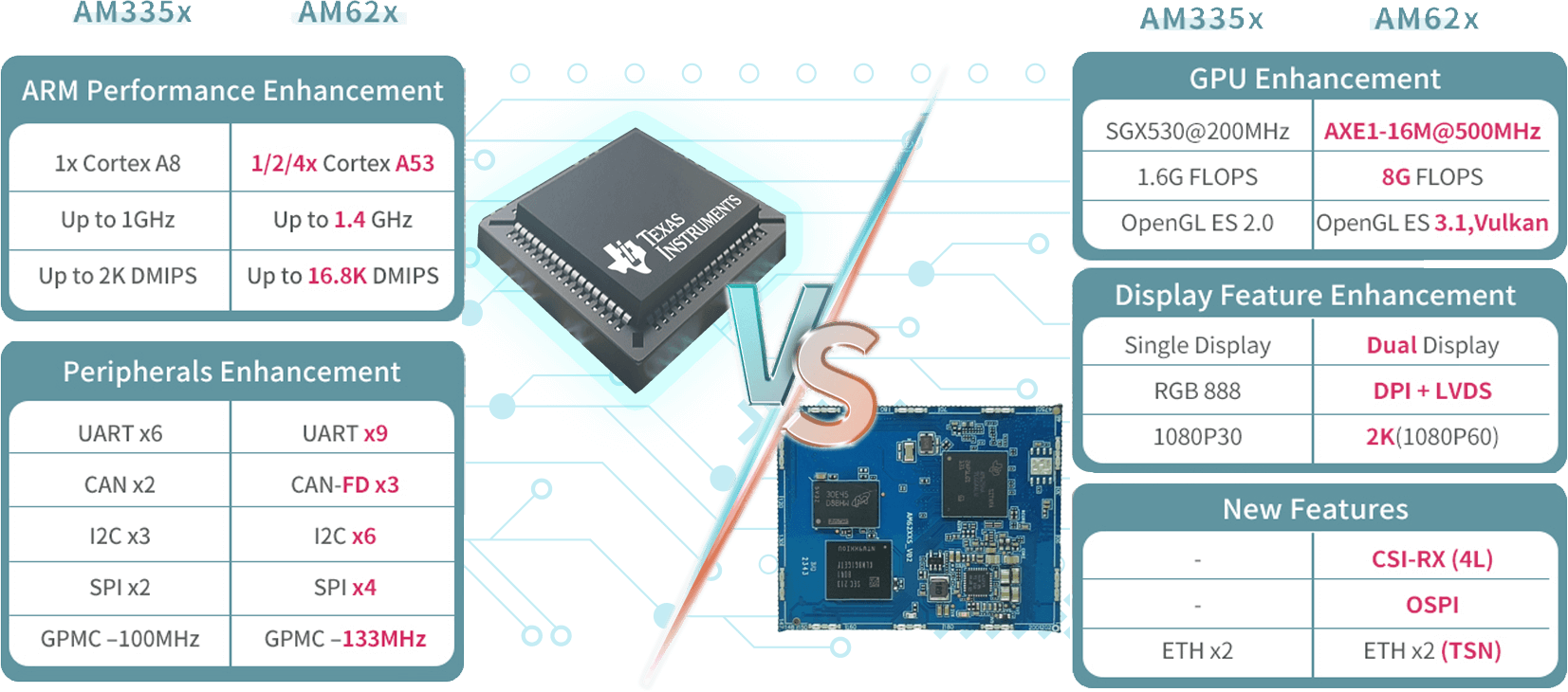

WTB-AM62XX-S工控板采用的AM62x處理器作為TI Sitara?產品線新一代MPU產品，相比上一代經典處理器AM335X具備更高性能及功能擴展性，將接替AM335X續寫下一個十年！
通用工控板，應用廣泛
AM62x處理器是TI 一款工業級應用芯片，集成了ARM Cortex-A53高性能CPU和ARM Cortex-M4F實時CPU，含3D GPU圖形加速器（僅AM625x）， 支持雙屏異顯，支持1080P高清顯示，適用于工業HMI、電力、顯控終端、工業自動化、充電樁、醫療等場景
豐富的外設接口
雙8 LVDS、HDMI、CAN、RS485、RS232、GPMC、Ethernetx2
-
▊規格參數
WTB-AM62XX-S 工控板 基本參數
SOC
TI AM62x系列64Bit處理器
●MPU：AM6231/AM6252/AM6254 Single/Dual/Quad 1.0/1.4-GHz Arm? Cortex?-A53 MPCore? cores
●MCU：Cortex-M4F@400MHz
GPU
●AXE1-16M 高達500MHz（注意AM6231、AM6232沒有GPU，只有AM625x有GPU）
●OpenGL 3.x/2.0/1.1 + Extensions, Vulkan 1.2
●填充率大于 500 百萬像素/秒
●支持高達 2048x1080 @60fps 的分辨率
●支持至少2個合成層
RAM
支持512MB/1GB/2GB/4GB DDR4
ROM
支持8GB/16GB/32GB EMMC5.1
電源
DC 9~24V
工作溫度
工業級：-40℃~85℃
尺寸
155mm*139mm
Linux內核
Linux6.6 Yocto
Ubuntu版本
Ubuntu20.04
WTB-AM62XX-S 工控板 功能參數
外設
數量
參數
Ethernet
2
2路RJ45，支持1000/100/10 Mbps傳輸速度
WiFI
1
連接器DF23C-60DP-0.5V
引入信號是1路SDIO接口MMC2、UART1、USB2.0（通過HUB擴展）、若干GPIO
4G
1
Minipcie接口，板載MicroSIM卡槽
USB2.0
2
兩路USB2.0 HostA接口
USB OTG
1
1路TypeC USB 2.0 OTG
LVDS
2
兩路2路LVDS輸出，8xData, 2xClock,最大可以支持1920*1080P
連接器PH2.0 2x15Pin
HDMI TX
1
分辨率可達1920x 1200@60fps
MIPI-CSI
1
●1個4-lane MIPI攝像機串行接口，速率是2.5Gbps/per Lane
●符合 MIPI? CSI-2 v1.3 標準 + MIPI D-PHY 1.2
●虛擬通道支持（多達 16 個）
●能夠通過 DMA 將流數據直接寫入 DDR
連接器FH26W-21S-03SHW(60)
CAN
3
3路隔離CAN接口： MCU_MCAN0、MCU_MCAN1、MCAN
RS485
2
2路隔離RS485接口
RS232
1
2路RS232
DI
2
2路DI 光耦輸入，開關量輸入
DO
2
2路DO 繼電器NO輸出
Audio LINEIN
1
3.5mm Audio Jack，Linein輸入，立體聲
Audio LINEOUT
1
3.5mm Audio Jack，Lineout輸出，立體聲
Speak
1
3W ClassD Speak 輸出，PH2.0 2Pin
TFcard
1
1路TF卡接口
KEY
2
1個Reset按鍵，可以復位主板
1個ON/OFF按鍵，接到PMIC的PMIC_ENp，按下關機，再按開機
Debug
1
UART2通過USB轉串口，連接到TypeC輸出，方便debug調試
RTC
1
1路PCF8563芯片
LIVE LED
1
心跳燈
Backlight
1
1路背光輸出，PH2.0 6pin，包含DCIN*2、PWM、EN、GND
注意這里是輸入電源引到這里
Expand Interface
1
擴展接口，XH2.54 2x11pin
包含5V、3.3V、I2C2、MCU_I2C0、WKUP_I2C0、MCU_SPI0、若干GPIO
GPMC Expand
1
GPMC擴展接口，XH2.54 2x12pin
包含5V、3.3V、GPMC0_AD0~AD7，GPMC0_CSn0、GPMC0_ADVn_ALE、GPMC0_OEn_Ren、GPMC0_CLK等
-
▊資料下載
-
▊訂購方式
規格型號
工控板型號
CPU主頻
內存
存儲
溫度范圍
備注
WTB-AM6254-S-8E1D-140-I
1.4GHZ
1GB DDR4
8GB eMMC
工業級：-40℃~+85℃
AM6254
WTB-AM6254-S-8E2D-140-I
1.4GHZ
2GB DDR4
8GB eMMC
工業級：-40℃~+85℃
AM6254
WTB-AM6252-S-8E1D-140-I
1.4GHZ
1GB DDR4
8GB eMMC
工業級：-40℃~+85℃
AM6252(詳詢銷售)
WTB-AM6231-S-8E1D-140-I
1.4GHZ
1GB DDR4
8GB eMMC
工業級：-40℃~+85℃
AM6231(詳詢銷售)
更多的配置請聯系我們！
-
其它推薦：
