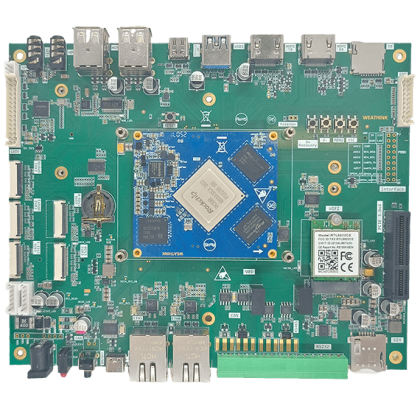

RK3588工控板
●CPU：Rockchip RK3588
●架構：四核Cortex-A76 + 四核Cortex-A55
●NPU：6TOPS
●內存：4GB / 8GB / 16GB LPDDR4x
●Flash：32GB / 64GB / 128GB eMMC
●顯示接口：支持HDMI、LVDS、EDP、MIPI DSI、DP
●通訊接口：雙路千兆以太網、2路CAN、2路RS485，2路RS232
●操作系統：Linux/Ubuntu20.04
●供電方式： 寬電壓供電12V
- 概述特點
- 規格參數
- 資料下載
- 訂購方式
-
新一代旗艦RK3588J國產芯片
作為瑞芯微8K時代的首款通用型SoC，RK3588在整數運算、浮點運算、內存、整體性能、功耗及核心面積等方面都進行了重大改進，先進的8nm制程工藝；集成ARM Mali-G610 MP4 以及單獨的NEON協處理器，提供強大性能支撐
賦能AI應用 6 TOPS算力加持
內置瑞芯微自研三核NPU，最高可提供6TOPS的澎湃算力。它不僅能智能分配任務，避免資源浪費，更通過支持多種數據精度，將運算效率提升了28%以上。有了升級版的RKNN TOOLkit2工具套件，無論是開發智能安防、機器人還是工業設備，都能輕松實現高性能的邊緣AI計算。
8K視頻編解碼，顯示更加清晰
RK3588支持8K顯示輸出，并采用瑞芯微第四代編解碼技術，支持解碼器8K@60fps VP9、4K@60fpsAV1、8K@60fps H.265、8K@30fps的H.264；支持編碼器8K@30fps H.264和H.265；支持同編同解，最高可實現32路1080P@30fps解碼和16路1080P@30fps編碼；強大的視頻編解碼能力可讓畫面8K高清呈現，畫質更細膩。

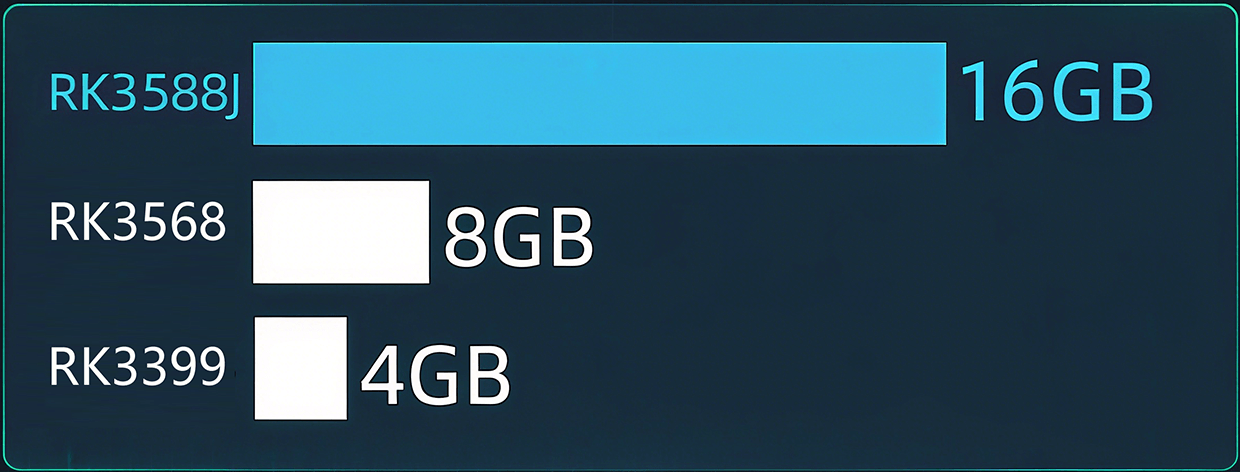

超大內存和存儲，以及豐富的連接接口
最高可配16GB超大運行內存，超越了以往內存的容量限制，響應速度更快，可滿足對內存要求高、存儲容量大的產品應用需求
廣泛賦能千行百業應用
可用于邊緣計算、人工智能、云計算、VR/AR、區塊鏈、智能安防、智能工業控制、智能家居等領域
豐富的外設接口
擁有PCIE3.0、SATA3.0、I2S、I2C、CAN、UART、SPDIF、SDIO3.0、MIPI-CSI、MIPI-DSI、USB3.0、USB2.0、SPI、GPIO等擴展接口
-
▊規格參數
WTB-RK3588-B 工控板 基本參數
SOC
Rockchip RK33588/RK3588J
●MPU：RK3588 四核Cortex-A76@2.4GHz+四核Cortex-A55@1.8GHz
RK3588J 四核Cortex-A76@1.6GHz+四核Cortex-A55@1.3GHz
VPU
Decoding
●H.265、VP9：up to 8K@60fps
●H.264：up to 8K@30fps
●AV1：up to 4K@60fps
Encoding
●H.264/AVC、H.265/HEVC
●最大分辨率up to 8K@30fps
NPU
● 6TOPS，支持INT4/INT8/INT16/FP16混合操作
GPU
●Mail-G610 MP4
●支持OpenGLES 1.1, 2.0, 3.2、OpenCL 2.2、Vulkan1.2
RAM
支持32GB/64GB/128GB EMMC
ROM
支持4GB/8GB/16GB LPDDR4
電源
DC 12V
工作溫度
工業級：-40℃~85℃
商業級：0℃~70℃
擴展溫度級：-20℃~70℃
尺寸
185mm*150mm
Linux內核
Linux5.10
Ubuntu版本
Ubuntu20.04

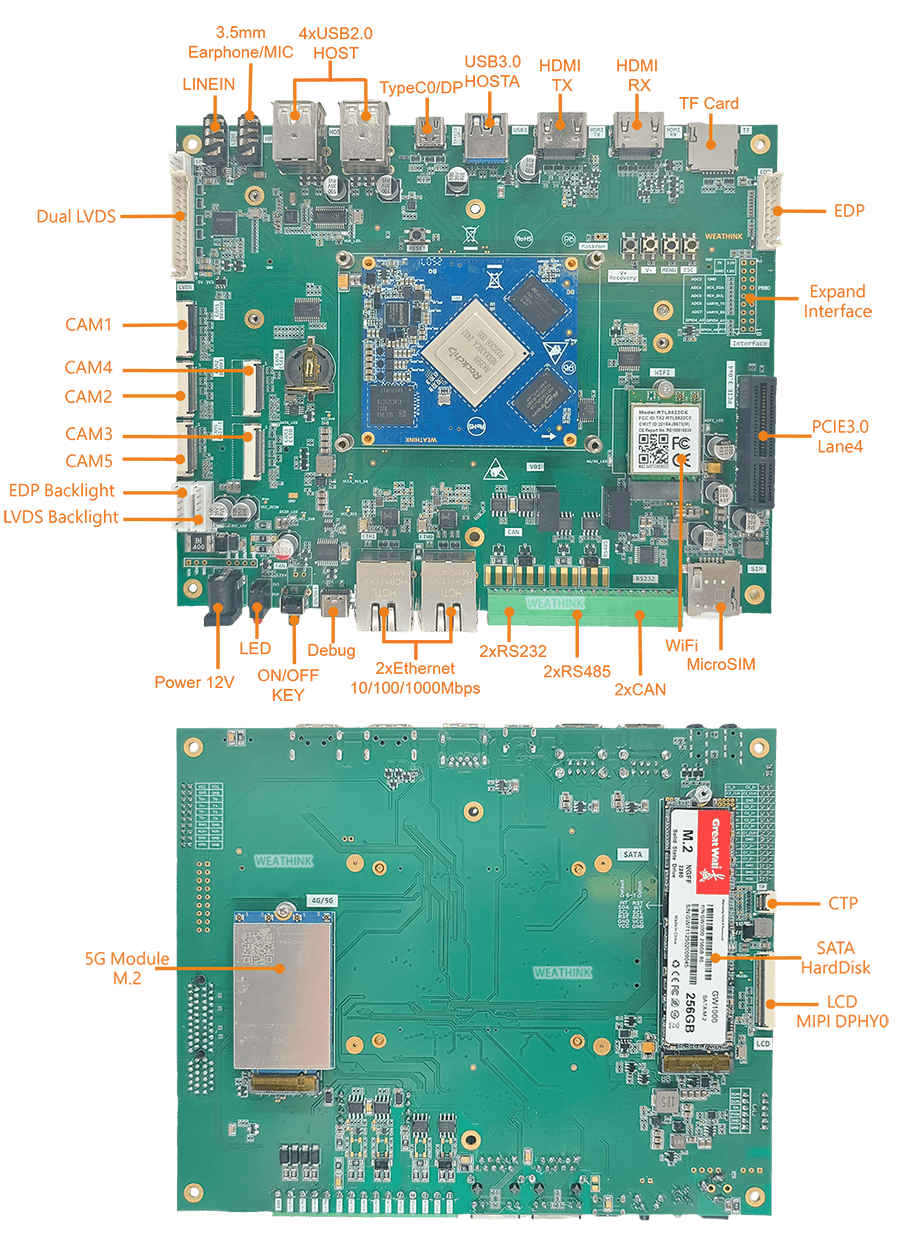

WTB-RK3588-B 工控板 功能參數
外設
數量
參數
Ethernet
2
2路RJ45，支持1000/100/10 Mbps傳輸速度
WiFI
1
●支持M.2封裝的WIFI&BT模塊；
●支持WI-FI 6 SU和MU-MIMO + Bluetooth 5.3；
使用PCIE2.0_1這組信號

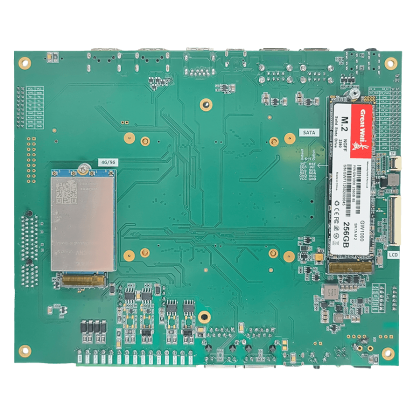

5G
1
M.2接口，使用PCIE20_2這組信號和USB30_2這組信號，支持RM500U-CN模塊
板載MicroSIM卡槽
USB2.0
4
4路USB2.0 HostA接口
USB3.0
1
1路USB3.0 HOSTA，使用TYPEC1這組信號
TypeC/DP
1
1路TypeC/DP USB 3.0 OTG，使用TYPEC0這組信號
DP接口與USB3.1 Gen1復用，通過Type-C接口引出
這個接口也可以用于程序下載和adb
MIPI-DSI
1
40FPC 0.5mm pitch，使用MIPI_DPHY0這組信號
理論輸出分辨率可達4K@60Hz，實際要根據FPC線纜情況
LVDS
2
使用MIPI轉LVDS輸出，分辨率可達1920x1080， PH2.0 2x15Pin
使用的是MIPI_DPHY1這組信號轉換
HDMI TX
1
●標準HDMI插座
●支持7680×4320@60Hz分辨率，支持3,6,8,10,12Gbps速率，支持DSC 1.2a和HDCP2.3
使用HDMI0/EDP0這組信號
EDP
1
eDP 支持4K@60Hz分辨率，，支持1.62Gbps,2.7Gbps以及5.4Gbps速率，支持HDCP1.3
連接器PH2.0 2x10Pin，使用HDMI1/EDP1這組信號
HDMI-RX
1
·標準HDMI插座
·最高支持4K@60Hz
MIPI-CSI
Camera
5
5路Camera輸入
CAM1：使用MIPI_DPHY0這組信號，4Lanes
CAM2：使用MIPI_DPHY1這組信號，4Lanes
CAM3：使用MIPI_CSI0這組信號，4Lanes
CAM4：使用MIPI_CSI1這組信號中CLK0和D0~D1，2Lanes
CAM5：使用MIPI_CSI1這組信號中CLK1和D2~D3，2Lanes
PCIe3.0
1
通過PCIe x 4插槽引出1x4lanes PCIe信號；
·支持速率2.5Gbps（PCIe1.1），5Gbps（PCIe2.1），8Gbps（PCIe3.0）；
CAN
2
2路隔離CAN接口
RS485
2
2路隔離RS485接口，驅動帶自動流控控制方向
RS232
2
2路RS232
Audio
1
板載Codec芯片，3.5mm Audio Jack，支持錄音
LINEIN
1
1路LINEIN輸入
TFcard
1
1路TF卡接口
KEY
5
1個ON/OFF按鍵用于開關機
4個按鍵分別是：V+（Recovery）、V-、MENU、ESC
Debug
1
UART2通過USB轉串口，連接到TypeC輸出，方便debug調試
FAN
1
板載風扇接口；
RTC
1
板載RTC芯片及電池插座；
Expand Interface
1
擴展接口，ADC2~7、I2C4、UART8、若干GPIO
Backlight
2
2路背光輸出，分別提供給EDP和LVDS，PH2.0 6pin，包含DCIN*2、PWM、EN、GND
注意這里是輸入電源引到這里
-
▊資料下載
-
▊訂購方式
規格型號
核心板型號
主頻
內存
存儲
溫度范圍
備注
WTB-RK3588-B-32E4D-160-I
1.6GHZ A76*4
4GB LPDDR4
32GB eMMC
工業級：-40℃~+85℃
RK3588J
WTB-RK3588-B-64E8D-160-I
1.6GHZ A76*4
8GB LPDDR4
64GB eMMC
工業級：-40℃~+85℃
RK3588J
WTB-RK3588-B-64E8D-240-C
2.4GHZ A76*4
8GB LPDDR4
64GB eMMC
商業級：0℃~+70℃
RK3588
更多的配置請聯系我們！
-
