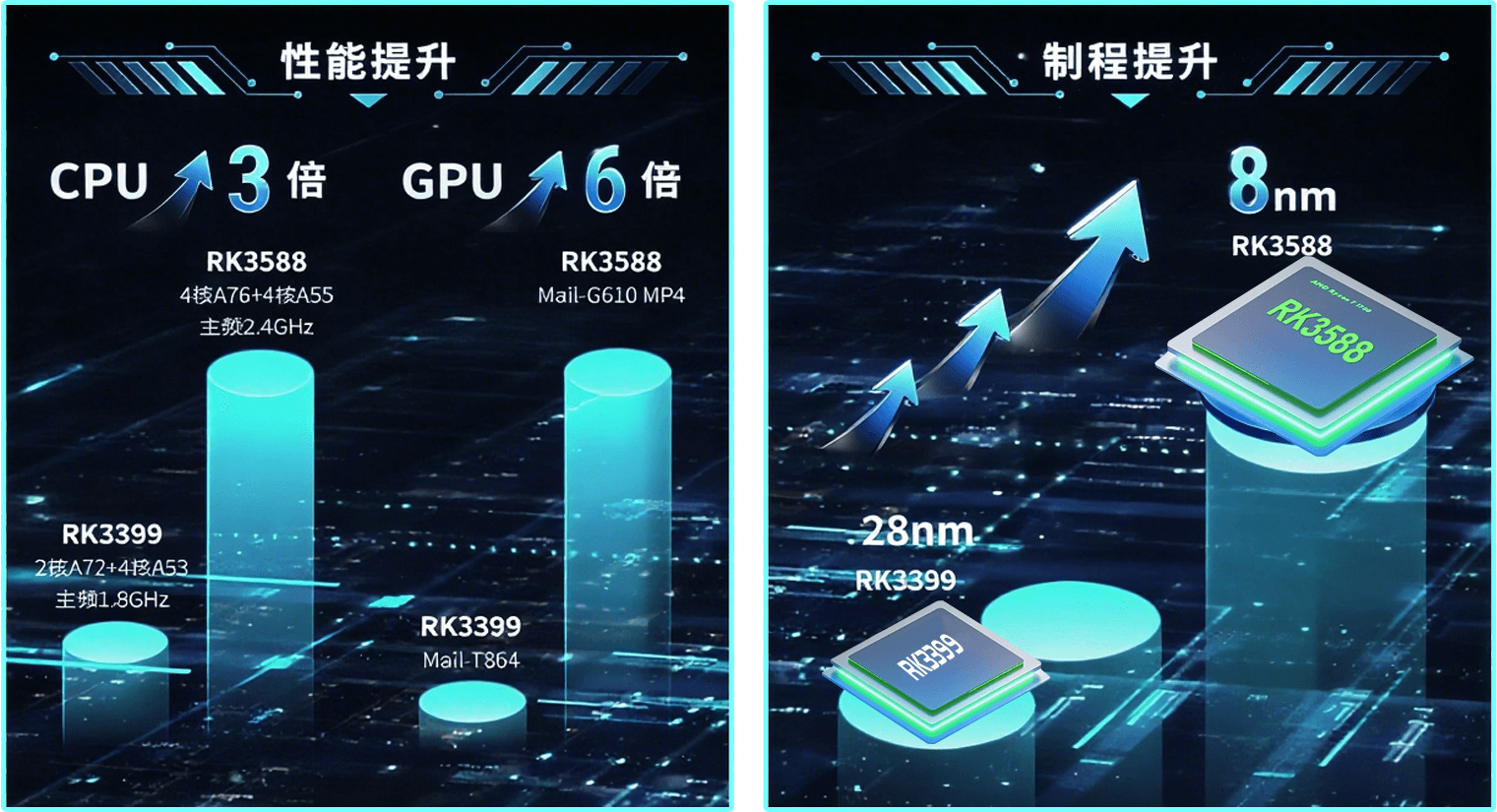

CPU

處理器

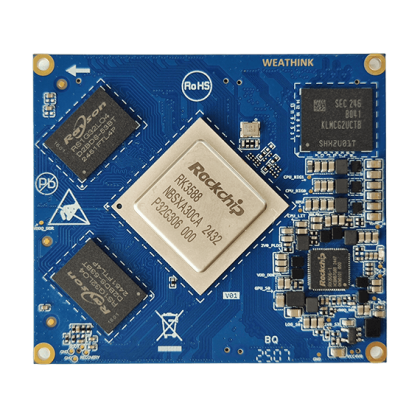

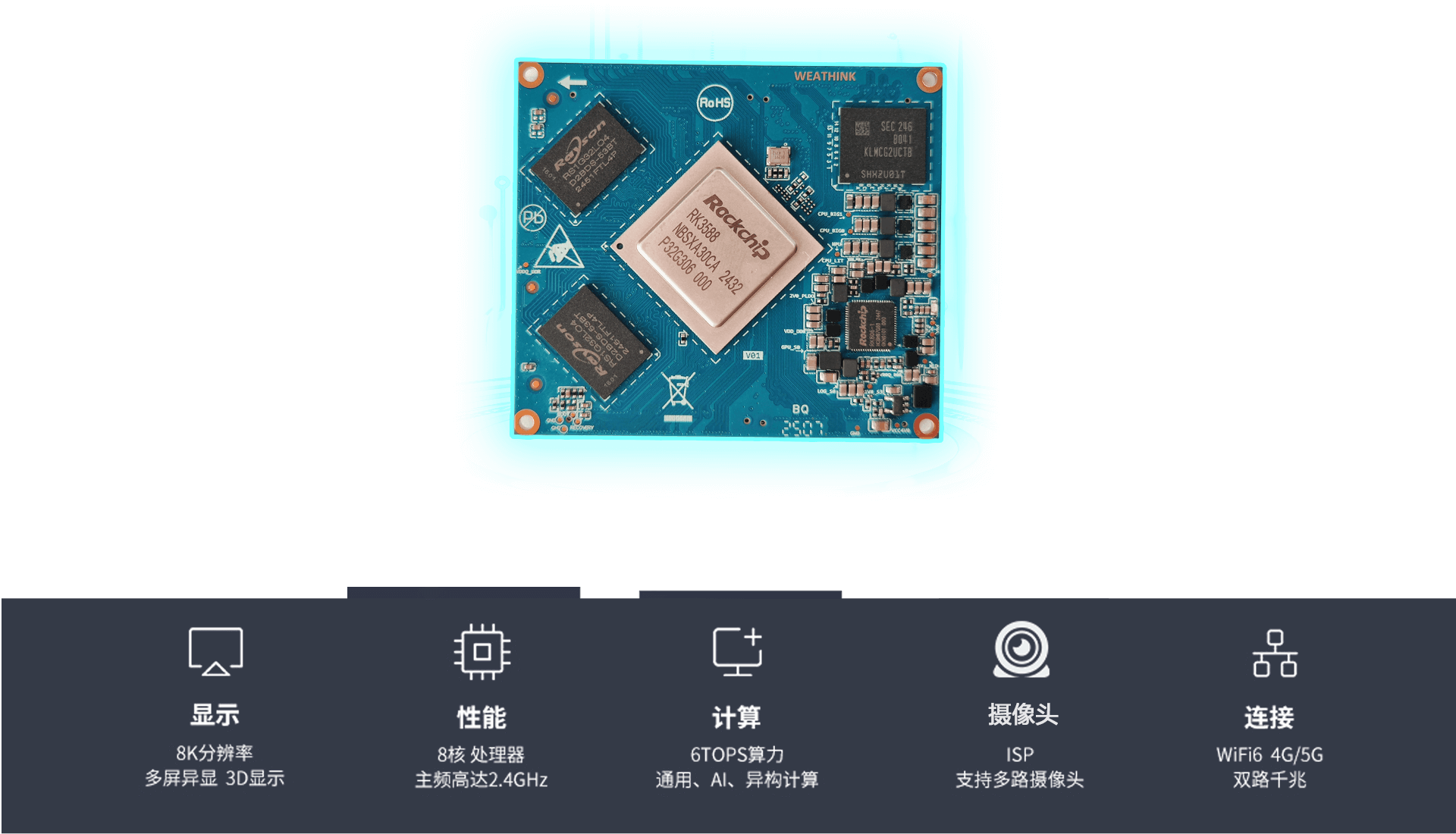

Rockchip  RK33588/RK3588J

●MPU： RK3588    四核Cortex-A76@2.4GHz+四核Cortex-A55@1.8GHz

     RK3588J    四核Cortex-A76@1.6GHz+四核Cortex-A55@1.3GHz

VPU

Decoding

●H.265、VP9：up to 8K@60fps

●H.264：up   to 8K@30fps

●AV1：up   to 4K@60fps

Encoding

●H.264/AVC、H.265/HEVC

●最大分辨率up   to 8K@30fps

NPU

●6TOPS，支持INT4/INT8/INT16/FP16混合操作

GPU

●Mail-G610 MP4

●支持OpenGLES 1.1, 2.0, 3.2、OpenCL 2.2、Vulkan1.2

內存

EMMC

支持32GB/64GB/128GB EMMC

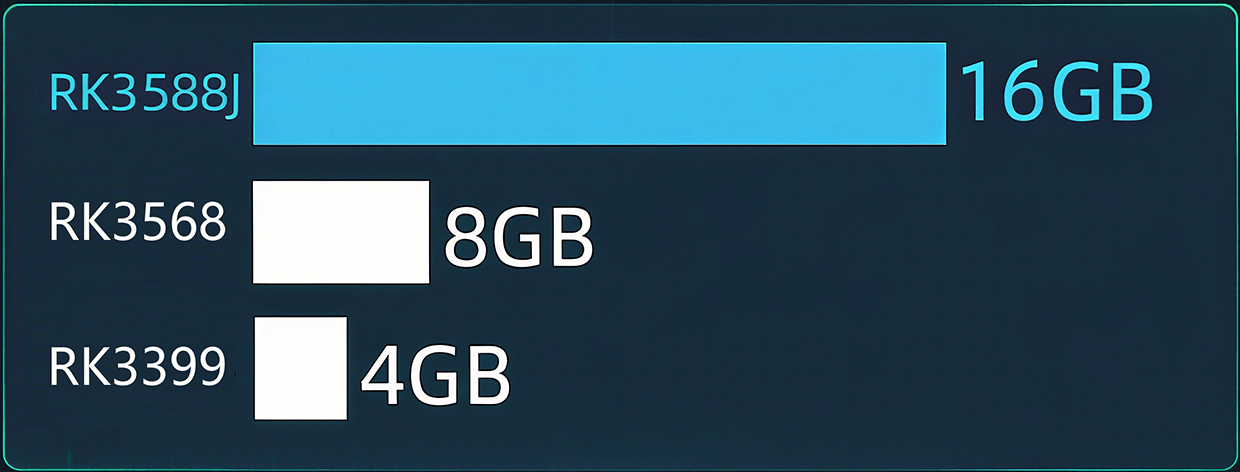

DDR

支持4GB/8GB/16GB LPDDR4

通用規格

工作電壓

DC 4.0V

工作溫度

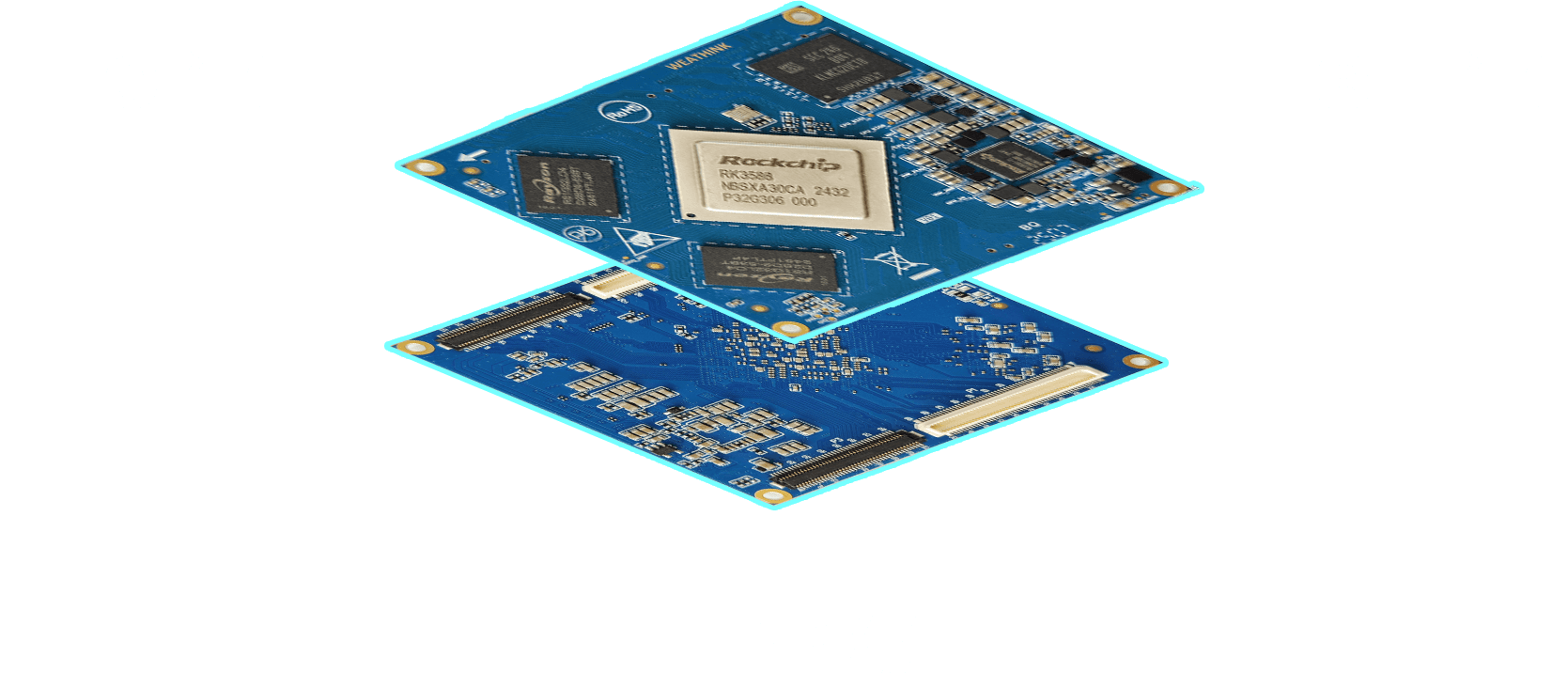

工業級：-40℃~85℃

商業級：0℃~70℃

擴展溫度級：-20℃~70℃

尺寸

57mm*65mm*2.85mm

接口方式

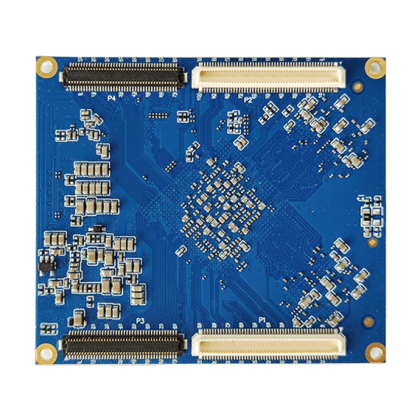

板對板連接器（2x100pin+2x80Pin，總計360Pin，引腳間距0.5mm，合高3.0mm）

軟件參數

Linux內核

Linux5.10

Ubuntu版本

Ubuntu20.04

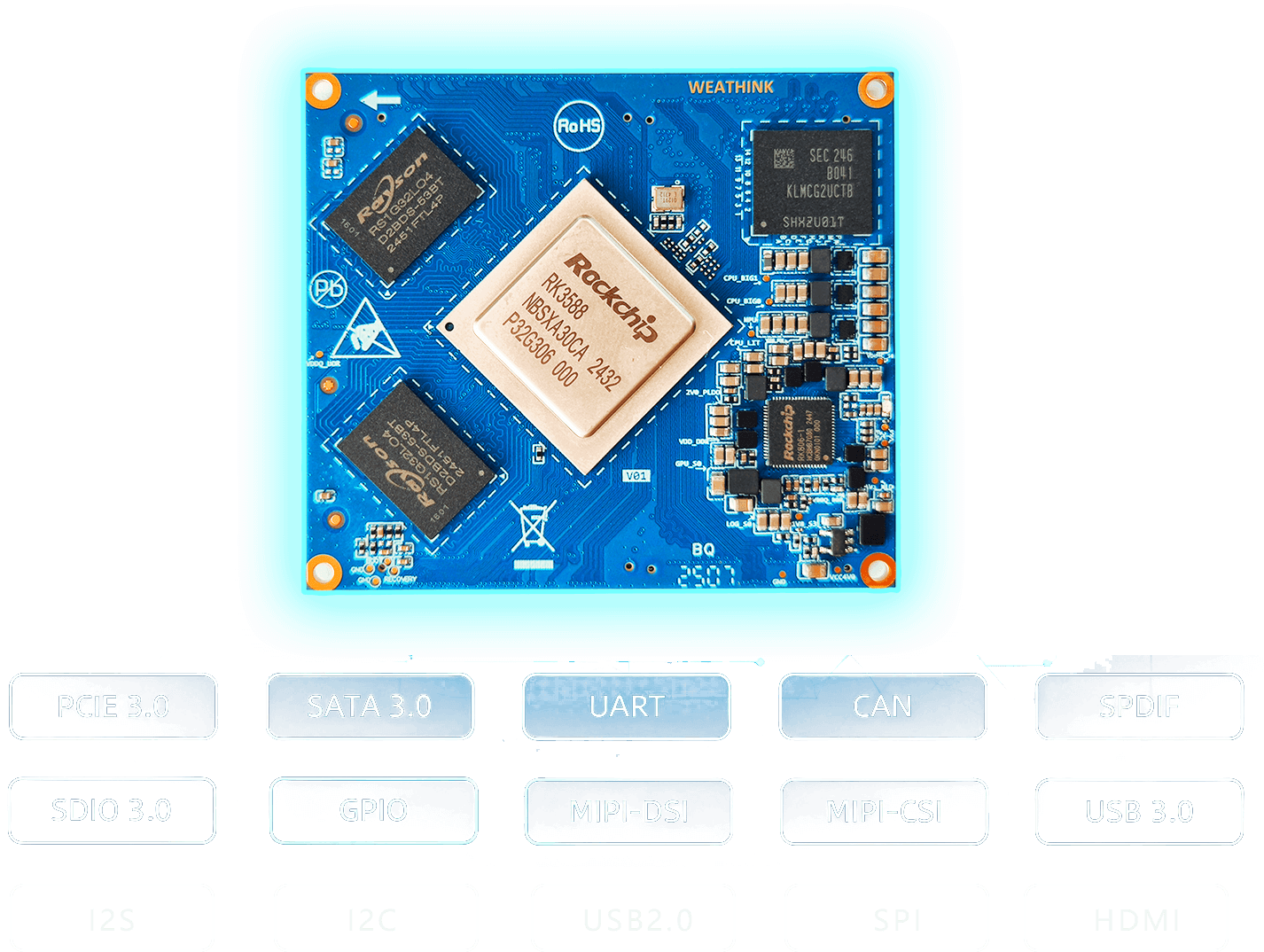

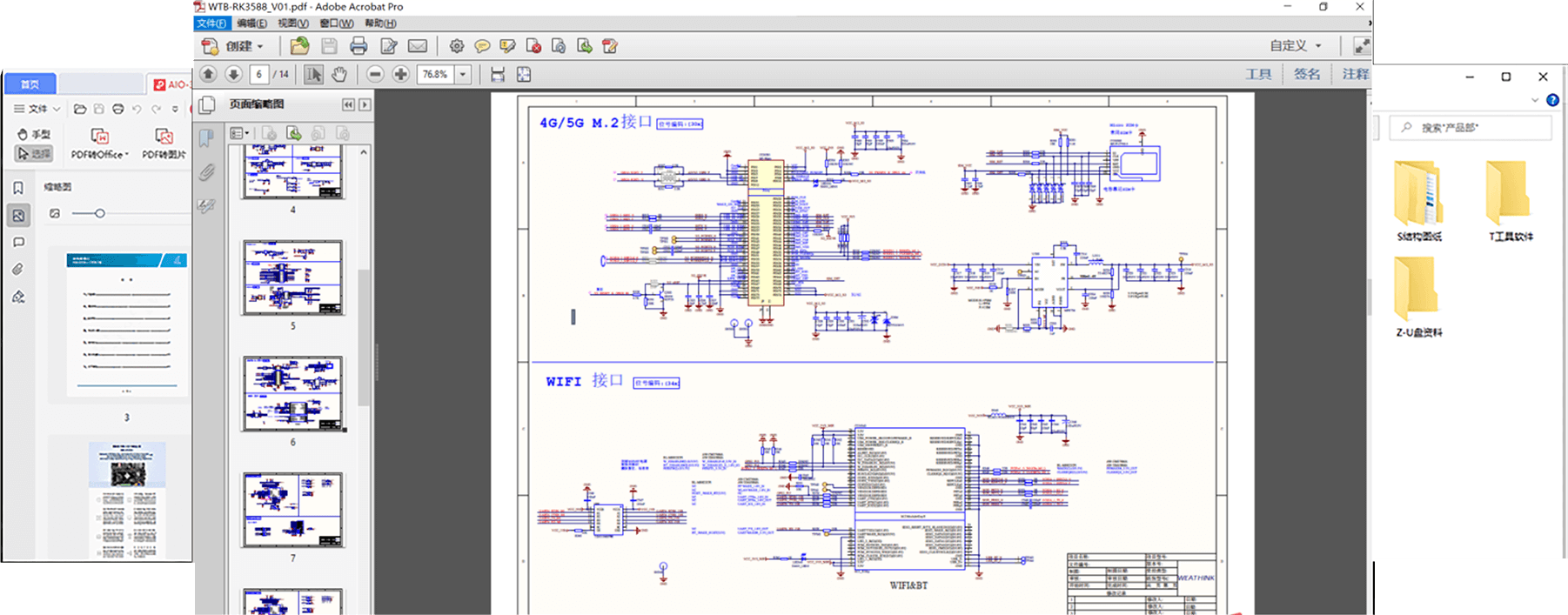

功能

外設

數量

參數

顯示輸出

MIPI-DSI

2

●支持2個MIPI DPHY 2.0或CPHY 1.1接口，分辨率可達4K@60Hz；

●支持左右模式雙MIPI顯示，支持RGB/YUV格式(最高10bit)；

HDMI/eDP TX

≤2

●支持2路HDMI/eDP TX復用接口（注意HDMI和eDP不能同時工作）；

●每個接口支持x1,x2,x4配置

●HDMI TX支持7680×4320@60Hz分辨率，支持3,6,8,10,12Gbps速率，支持DSC 1.2a和HDCP2.3

●eDP 支持4K@60Hz分辨率，，支持1.62Gbps,2.7Gbps以及5.4Gbps速率，支持HDCP1.3

DP TX

2

●支持2路DP TX 1.4a接口，和USB3.1 Gen1復用，支持1/2/4lanes；

●分辨率up to   7680x4320@30Hz，支持1.62Gbps, 2.7Gbps, 5.4Gbps and   8.1Gbps速率

●支持HDCP2.3, HDCP   1.3；

Parallel RGB

1

●支持RGB格式 (最高8bit)

●數據速率可達150MHz；

●分辨率高達1920x1080@60Hz；

視頻輸入

MIPI DC PHY(DPHY/CPHY)

2

●支持使用DPHY或CPHY；

●MIPI   DPHY V1.2, 4Lanes, 每線最高可達4.5Gbps

●MIPI   CPHY V1.1, 3Lanes, 每線最高可達2.5Gsps

MIPI CSI DPHY

2

●MIPI DPHY V1.2，2Lanes，每線最高2.5Gbps；

支持兩個2Lanes整合成一個4Lanes的PHY

注意這里可以支持如下的搭配

●2 MIPI   DCPHY + 4 MIPI CSI DPHY(2 lanes)，總共支持6路攝像頭輸入

●2 MIPI   DCPHY + 1 MIPI CSI DPHY(4 lanes) + 2 MIPI CSI DPHY(2 lanes)，總共支持5路攝像頭輸入

●2 MIPI   DCPHY + 2 MIPI CSI DPHY(4 lanes) ，總共支持4路攝像頭輸入

DVP

1

支持8bits/10bits/12bits/16bits輸入

支持最高速率150MHz

支持BT.601/BT.656 and BT.1120 VI接口

支持pixel_clk, hsync, vsync的極性可配置

HDMI RX

1

●支持HDMI 2.0 RX PHY,4Lanes

●支持3.4Gbps~6Gbps HDMI 2.0；視頻格式支持2160p@60 Hz

●支持250Mbps~3.4Gbps HDMI 1.4b；支持1080p@120Hz

●支持HDCP2.3及HDCP1.4；

USB

USB2.0

2

兩路USB2.0 Host，獨立端口，與USB3.0不復用

USB3.1 Gen1

3

●USB3.1 Gen1數據速率高達5Gbps;

●2路USB3.1 OTG，注意與DP TX (USB3OTG_0 and USB3OTG_1)復用

USB3OTG_0 和 USB3OTG_1 支持 USB Type-C 和 DP Alt；

●1路USB3.1 Host，注意與PIPE PHY2 (USB3OTG_2)復用；

SATA/PCIe

PIPE PHY（PCIe2.1/SATA3.0/USB3.1）

≤3

復合PIPE PHY接口，  PCIe2.1/SATA3.0/USB3.1

●PIPE PHY0支持模式：SATA、PCIe2.1

●PIPE   PHY1支持模式：SATA、PCIe2.1

●PIPE   PHY2支持模式：SATA、PCIe2.1、USB3.1   Gen1

PCIe2.1模式：支持1Lane，僅支持RC模式，最高速率5Gbps

SATA模式：兼容Serial ATA   3.1和AHCI 1.3.1，支持eSATA，最高速率6Gbps

PCIe 3.0

≤4

●兼容PCIe3.0 協議

●支持雙模式：RC和EP；

●支持多種速率：2.5Gbps(PCIe1.1), 5Gbps(PCIe2.1),   8Gps(PCIe3.0)，即最高可達8Gbps數據速率；

●支持4種組合方式：1路x4、2路x2、4路x1、1路x2+2路x1；

音頻接口

I2S

≤4

●I2S0/I2S1：最高8通道支持TX和RX，采樣率最大192KHZ，支持主機和從機模式，僅用于HDMI，支持3種I2S格式、4種PCM格式、支持TDM格式

注意I2S, PCM and TDM不能同時支持

●I2S2/I2S3：最高2通道，支持TX和RX，采樣率最大192KHZ，支持3種I2S格式、4種PCM格式

SPDIF

2

●支持2x 16bit音頻數據存儲；

●支持雙相立體聲輸出；

PDM

2

●最高8 channels，音頻分辨率16~24 位，采樣率達192KHz；

●支持PDM主接收模式；

存儲接口

FSPI

1

支持串行Flash

支持1bit/2bit/4bit數據寬度

SDIO

1

SDIO 3.0，支持4線

串行通信

CAN

≤3

支持CAN2.0B

支持標準幀和擴展幀

Ethernet

≤2

支持1000/100/10 Mbps傳輸速度

支持IEEE802.3 PHY RGMII和IEEE802.3   PHY MII

I2C

≤9

支持主模式和從模式，支持多主機操作，支持超時檢測

支持7bit和10bit從地址格式

標準模式數據傳輸速率可達100k bits/s，在快速模式下高達400k bits/s；

UART

≤10

最高速率可達4Mbps

支持用于發送和接收的獨立64-byte FIFO寄存器

支持全雙工模式

支持5位,6位,7位,8位發送和接收

10路UART均支持自動流控模式；

SPI

≤5

支持主模式和從模式

可編程位長、時鐘極性、時鐘相位可選

其他

MCU

3

32位控制器Cortex M0

Timer

≤8

64bit 計時器（General PWM Timer）

PWM

16

PWM0~PWM15

內置32bits定時器/計數器

支持連續模式或者單次模式

支持捕獲模式

WDT

1

看門狗（Watchdog Timer）

ADC

8

類型：逐次比較型

分辨率為：12-bit

輸入電壓：0V~1.8V

采樣速率：1Mbps速率
