瑞芯微RK3568核心板
●CPU：RK3568
●架構：Cortex A55
●主頻：1.2GHZ
●內存：512MB/1GB/2GB DDR4
●Flash：8Gbyte eMMC
●操作系統：Linux
●接口方式：郵票孔
- 概述特點
- 規格參數
- 資料下載
- 訂購方式
-

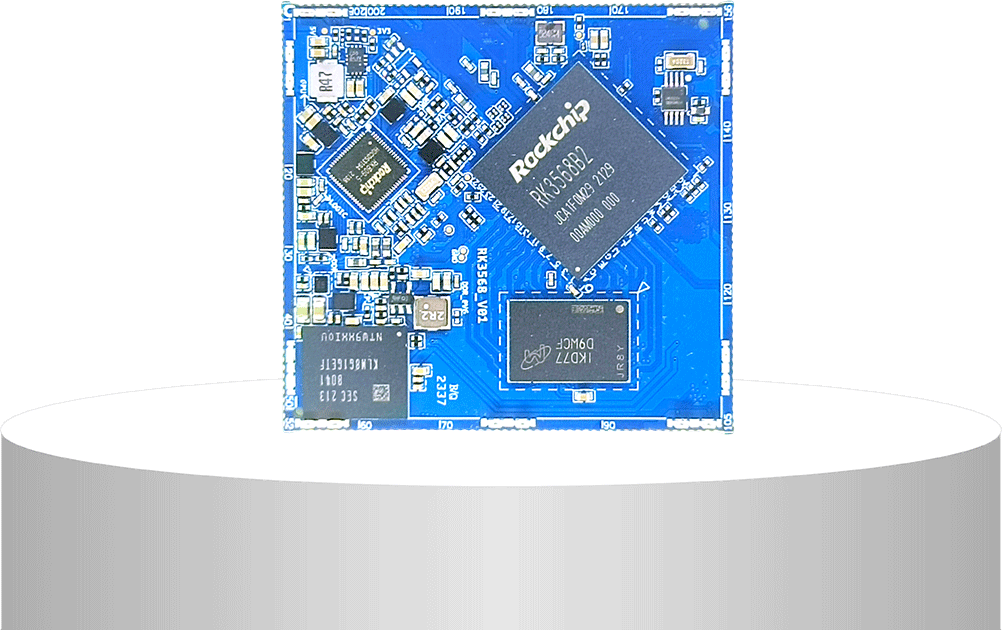

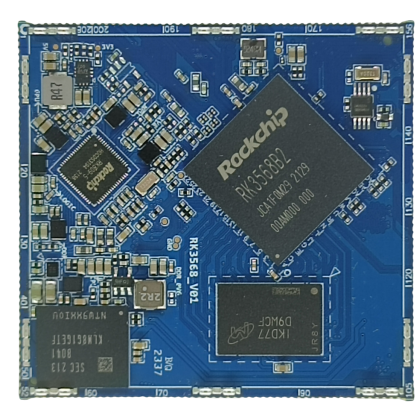

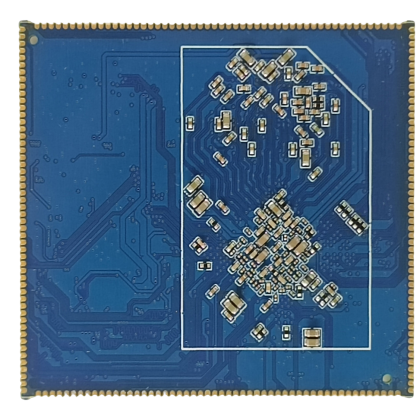

WTC-RK3568S核心板
WTC-RK3568S核心板是基于瑞芯微新一代64位處理器RK3568，該處理器是一款定位中高端的通用型SoC，采用22nm制程工藝，集成4核ARM架構A55處理，主頻高達2.0GHZ。WTC-RK3568S核心板經過長期的壓力測試、嚴格的溫度測試、長期穩定性測試。
一顆四核64位的中國“芯”
WTC-RK3568S核心板采用瑞芯微RK3568開發設計，該處理器主要面向AIOT和工業市場，高性能、低功耗、接口豐富的國產處理器。

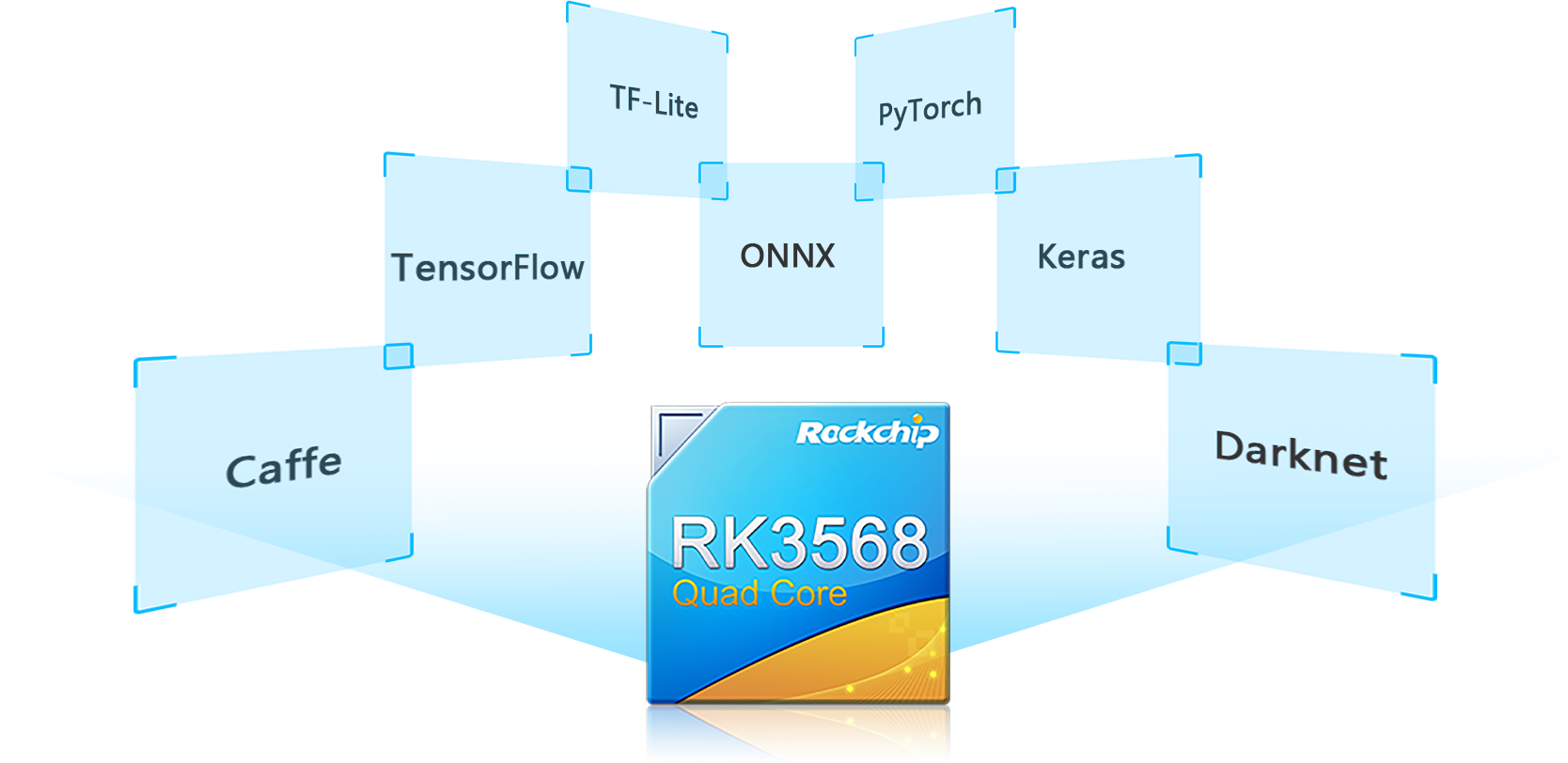

集成NPU滿足輕量級端側AI需求
WTC-RK3568核心板采用瑞芯微RK3568處理器，該處理器內部集成1Tops高效能神經網絡NPU，滿足輕量級端側AI計算，可以實時分析視頻，支持Caffe / TensorFlow / TF-Lite / ONNX / PyTorch / Keras / Darknet主流架構模型的一鍵轉換。

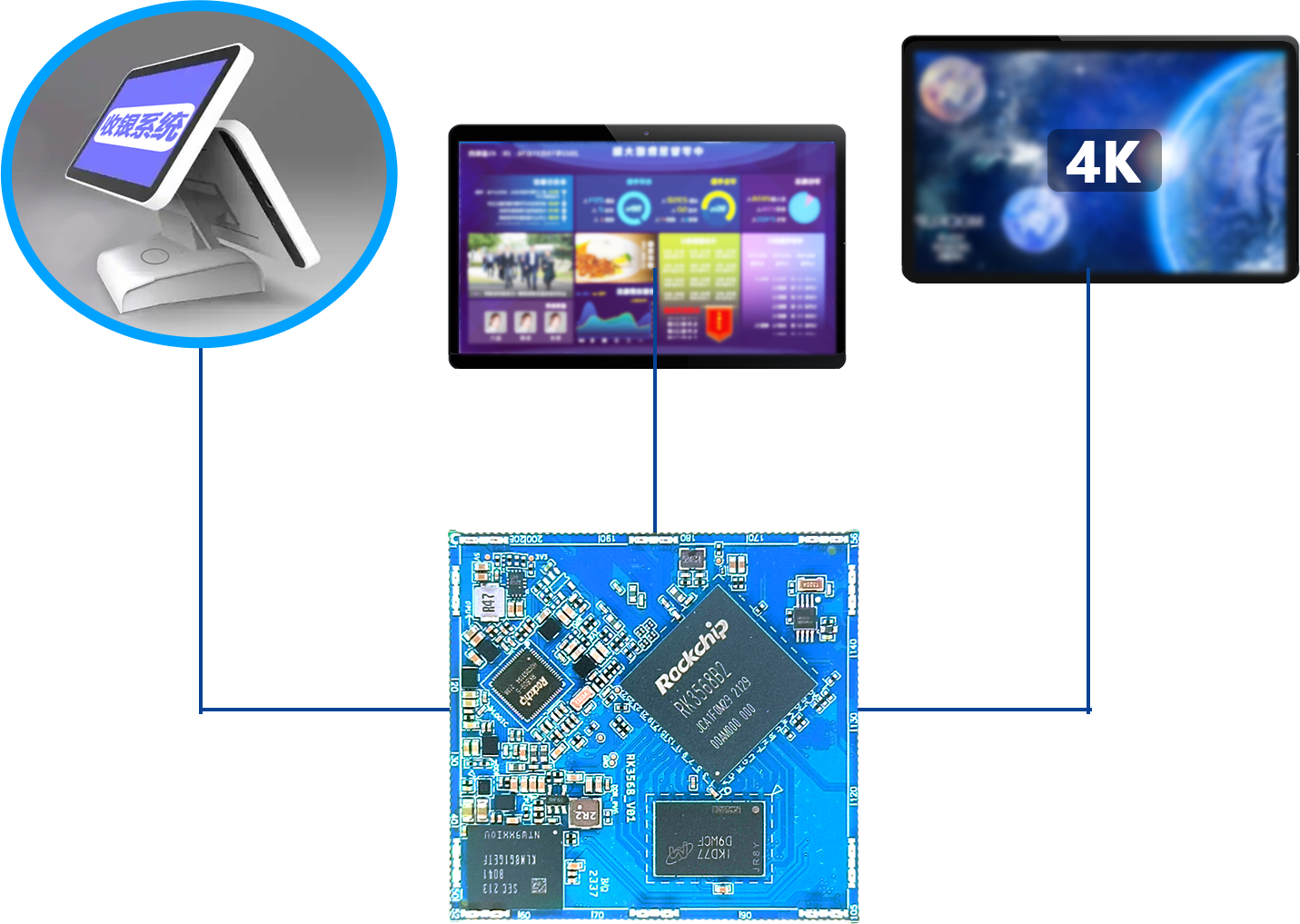

豐富顯示接口，支持三屏異顯
支持HDMI2.0、EDP、LVDS 4Lane、RGB 24bit并行接口、MIPI-DSI顯示五種顯示接口，最高可達4K分辨率，適合多種應用場景，雙屏收銀機、數字班牌、電子站牌、HMI顯示器、手持設備。
支持雙攝像頭和強大編解碼
內置8M ISP圖像信號處理器，可支持雙攝像頭和HDR。
支持4K分辨率H.264/265多種格式的解碼，WTC-RK3568S核心板支持1080P 60fps的H.264/265的硬件編碼。使用與NVR監控錄像機、信息發布終端、多媒體廣告機等產品應用場景。

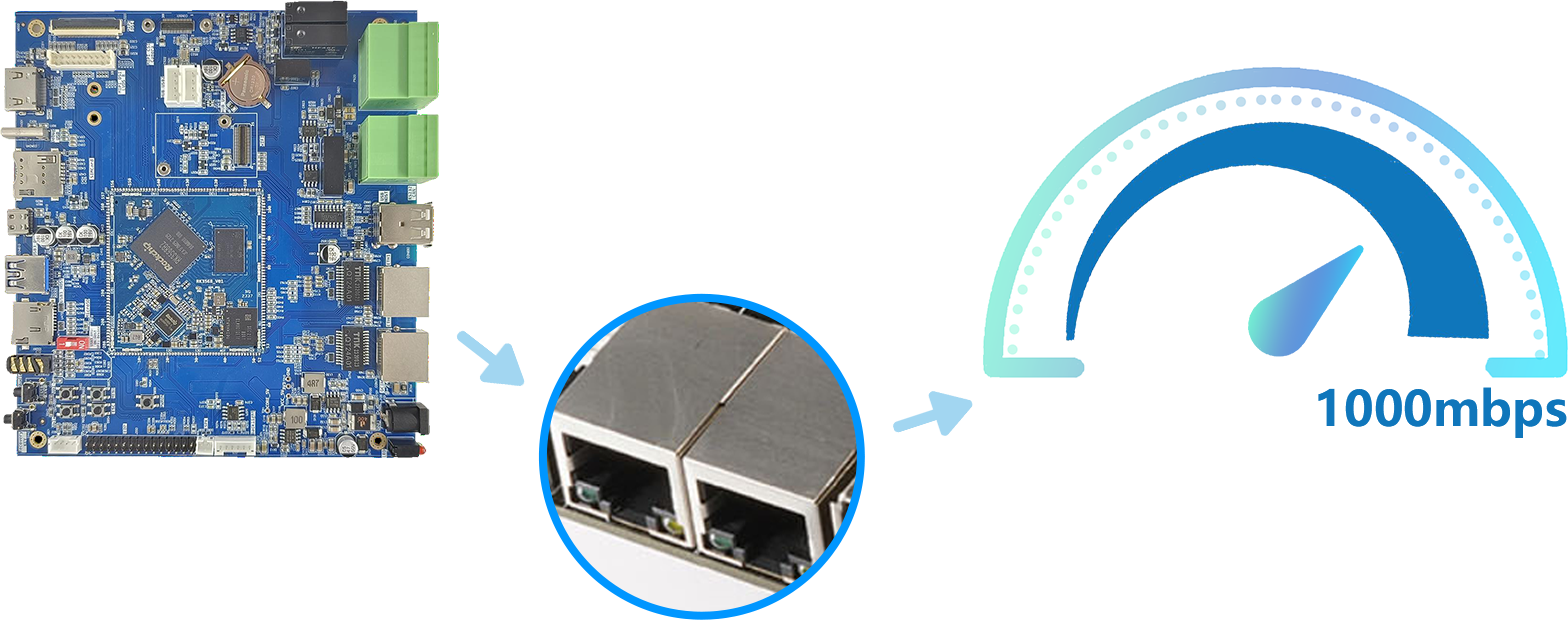

雙千兆以太網
WTC-RK3568S核心板支持配置兩路千兆自適應RJ45以太網擴，通過雙網口實現內外網的隔離，提高網絡穩定性，滿足網關，NVR等多網口的產品需求。
強大的無線通訊能力
支持WIFI6（802.11ax）無線網絡通訊，具有高速傳輸、丟包率低的特點，有效減少數據的擁塞，使得傳輸更加穩定，另外可以擴展4G/5G，可以實現更高的速率和更低的延遲。
支持Android和Ubuntu系統
支持最新的Android 12、ubuntu20.04，長期穩定運行，為產品提供穩定的系統。
行業通用核心板
廣泛適用于NVR、物聯網網關、工業控制、邊緣計算、車載中控、醫療、電力、通信
深度定制 特色功能
NVP6188多路模擬攝像頭輸入方案、2.5G網口方案、系統驅動級維護
-
▊規格參數
WTC-RK3568核心板基本參數

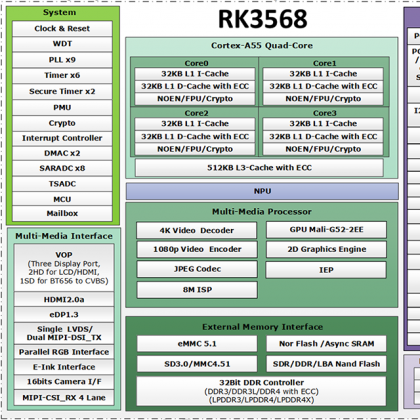

CPU
處理器
Rockchip RK3568B2/RK3568J
●MPU：RK3568B2 Four 2.0-GHz Arm? Cortex?-A55 MPCore? cores
RK3568J Four1.8-GHz Arm? Cortex?-A55 MPCore? cores
VPU
Decoding
●H.264、H.265、VP9：up to 4096x2304@60fps
●VP8：up to 1920x1088@60fps
●VC1、MPEG-4、MPEG-2、MPEG-1：up to 1920x1088@60fps
●H.263：up to 720x576@60fps
Encoding
●H.264/AVC、H.265/HEVC
●最大分辨率up to 1920x1080@60fps
NPU
● 1TOPS，支持INT8/INT16/FP16/BFP16混合操作
GPU
●Mali-G52-2EE
●OpenGL ES 1.1, 2.0, 3.2、Vulkan 1.0,1.1、OpenCL 2.0
內存
EMMC
支持8GB/16GB/32GB EMMC5.1
DDR
支持1GB/2GB/4GB LPDDR4
通用規格
工作電壓
DC 5V
工作溫度
工業級：-40℃~85℃
商業級：0℃~70℃
擴展溫度級：-20℃~70℃

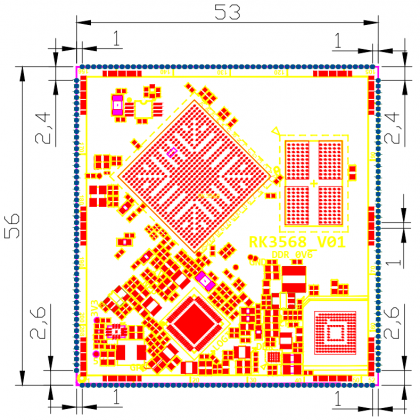

尺寸
56mm*53mm*2.85mm
接口方式
1.0mm 間距郵票孔（208pin）
軟件參數
Linux內核
Linux5.10
Ubuntu版本
Ubuntu20.04
安卓版本
安卓12
WTC-RK3568核心板外設規格
功能
外設
數量
參數
顯示輸出
MIPI-DSI
1
單通道輸出分辨率可達1920x1080@60Hz；
我司印出來的是MIPI-DSI0通道
●RK3568有3路顯示控制器，支持RGB、LVDS、MIPI DSI、HDMI、eDP接口中3路同時輸出
HDMI TX
1
分辨率可達1080p@120Hz 或 4096x2304@60Hz
EDP
1
支持eDP 1.3，分辨率可達2560x1600@60Hz
LVDS
1
單通道輸出，分辨率可達1280x800，且與MIPI-DSI0通道復用引腳
Parallel RGB
1
支持RGB888，分辨率可達1280x800
攝像頭
MIPI-CSI
1
兼容MIPI Alliance Interface specification v1.2
提供1個4-lane MIPI攝像機串行接口，速率是2.5Gbps/per Lane
支持兩種模式
●單路接口：1xCLK 4xData Lanes
●雙路接口：兩路，，每路1xCLK 2xData Lanes
DVP
1
支持8bits/10bits/12bits/16bits輸入
支持最高速率150MHz
USB
USB2.0
2
兩路USB2.0 Host，分別是USB2_HOST3和USB2_HOST2，獨立端口，與USB3.0不復用
USB3.0
2
1路USB 3.0 Host（USB3_HOST1），1路USB 3.0 OTG（USB3_OTG0）
USB OTG
1
1路USB 2.0 OTG，用于USB 3.0中的2.0通道。當不使用USB 3.0時可作為2路獨立的USB 2.0使用
●主要用于程序下載和adb
SATA/PCIe
SATA2.0
3
SATA 3.0，最高速率6.0Gb/s，支持eSATA
●注意引腳復用： USB3_OTG0和SATA0復用引腳，只能用一個功能
●注意引腳復用： USB3_HOST1和SATA1復用引腳，只能用一個功能
●注意引腳復用：PCIE20和SATA2復用引腳，只能用一個功能
PCIe2.1
1
PCIe 2.1 x1，最高速率5.0Gbps，RC模式
多媒體
Audio
≤4
●I2S0最高8通道支持TX和RX，采樣率最大192KHZ，僅用于HDMI
●I2S1最高8通道，支持TX和RX，采樣率最大192KHZ，支持3種I2S格式、4種PCM格式
●I2S2/I2S3最高2通道，支持TX和RX，采樣率最大192KHZ，支持3種I2S格式、4種PCM格式
●PDM 最高8ch通道，采樣率最大192KHZ，
存儲接口
SPI Flash
1
支持Nor Flash，NAND、SRAM
支持SDR模式
支持1bit/2bit/4bit數據寬度
SDIO
2
SDIO 3.0，數據吞吐量最高可達：104MB/S
串行通信
CAN
≤3
CAN2.0
Ethernet
≤2
支持1000/100/10 Mbps傳輸速度
支持IEEE802.3 PHY RGMII和IEEE802.3 PHY MII
I2C
≤5
支持主模式和從模式，支持多主機操作，支持超時檢測
支持7bit和10bit從地址格式
最高速率可達1 Mbit/s
UART
≤10
最高速率可達4Mbps
支持用于發送和接收的獨立64-byte FIFO寄存器
支持全雙工模式
支持5位,6位,7位,8位發送和接收
支持自動流控模式UART0/UART1/UART3/UART4/UART5
SmartCard
1
支持ISO-7816
SPI
≤4
支持主模式和從模式
可編程位長、時鐘極性、時鐘相位可選
其他
MCU
1
32位控制器
Timer
≤8
64bit 計時器（General PWM Timer）
PWM
16
PWM0~PWM15
內置32bits定時器/計數器
支持連續模式或者單次模式
支持捕獲模式
WDT
1
看門狗（Watchdog Timer）
ADC
8
類型：逐次比較型
分辨率為：10-bit
輸入電壓：0V~1.8V
采樣速率：1Mbps速率
-
▊訂購方式
規格型號
核心板型號
主頻
內存
存儲
溫度范圍
備注
WTC-RK3568J-S-8E2D-180-I
1.8GHZ
2GB DDR4
8GB eMMC
工業級：-40℃~+85℃
RK3568J
WTC-RK3568J-S-32E4D-180-I
1.8GHZ
4GB DDR4
32GB eMMC
工業級：-40℃~+85℃
RK3568J
WTC-RK3568-S-8E2D-200-C
1.2GHZ
2GB DDR4
8GB eMMC
商業級：0℃~+70℃
RK3568B2
更多的配置請聯系我們！
-
