瑞薩RZ/G2L核心板
●CPU：瑞薩G2L
●架構：Cortex A55
●主頻：1.2GHZ
●內存：512MB/1GB/2GB DDR4
●Flash：8Gbyte eMMC
●操作系統：Linux
●接口方式：郵票孔
- 概述特點
- 規格參數
- 資料下載
- 訂購方式
-

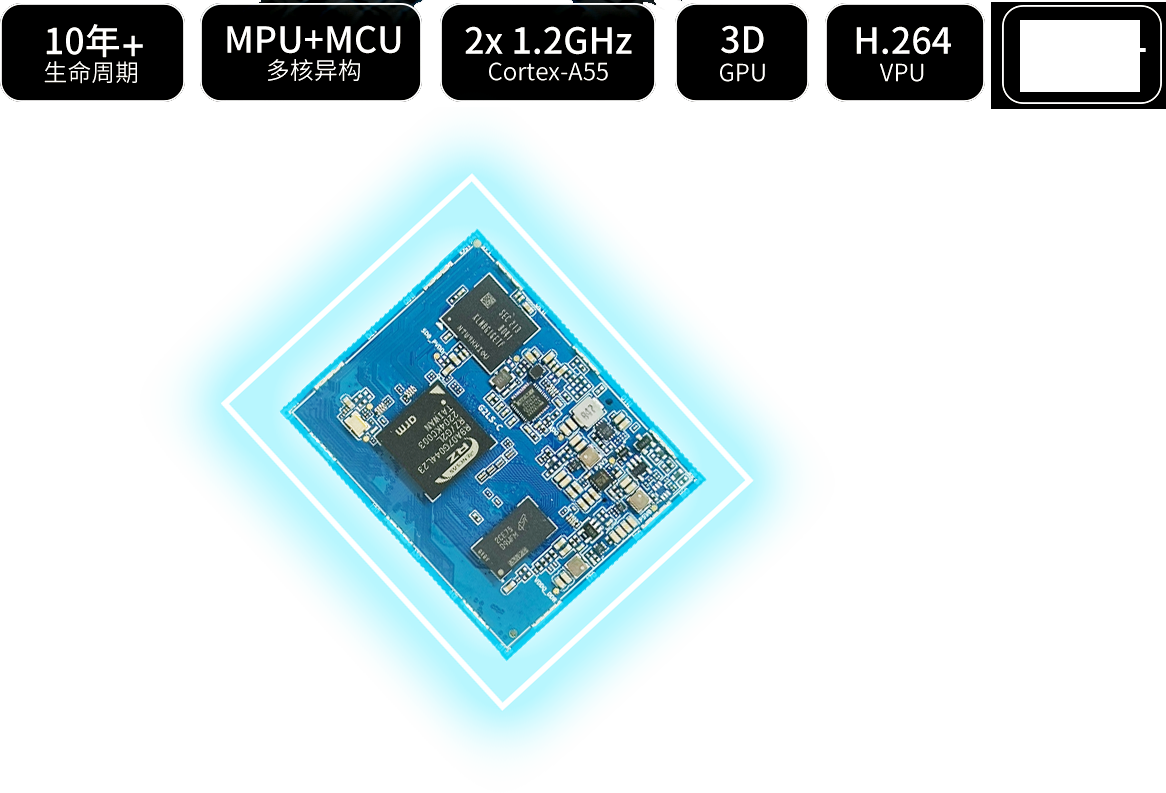

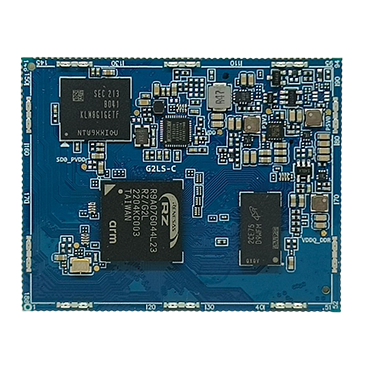

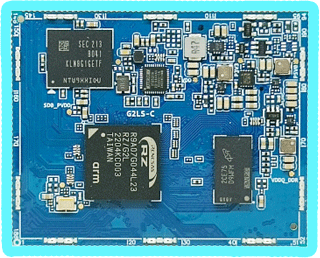

WTC-G2LS 核心板
WTC-G2L-S核心板基于瑞薩高性能、低功耗、超高效處理器RZ/G2L SoC設計開發，采用多核異構ARM Cortex-A55+ARM Cortex-M33 MCU內核，配備高性能Mail-G31 GPU及多種顯示接口，具有豐富的行業應用接口，配合開放的底板設計資料和開源的SDK，可廣泛適用于工業HMI，人機交互、工業網關、智能家居、POS終端、門鈴對講機、智能攝像頭、條碼掃描器、邊緣計算等領域。

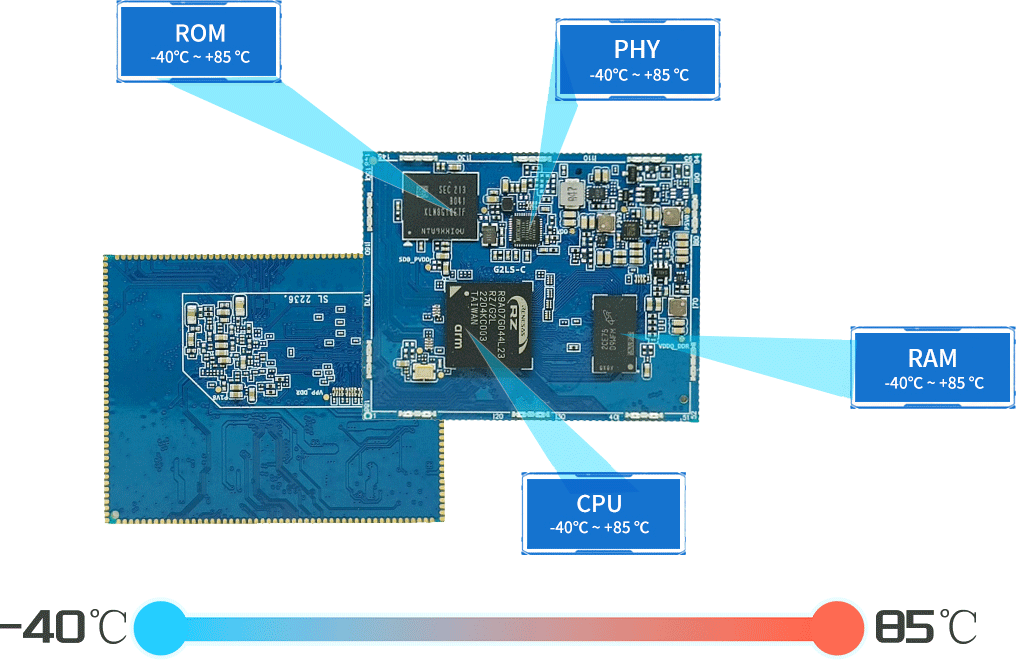

工業級產品標準，無懼各種嚴苛的工作環境
核心板全部器件采用工業寬溫-40~85℃設計，內置看門狗、ESD靜電防護，嚴格按照工業標準測試和生產，保障在戶外嚴苛環境下7×24小時不間斷穩定運行，滿足工業應用的高質量和可靠性要求。

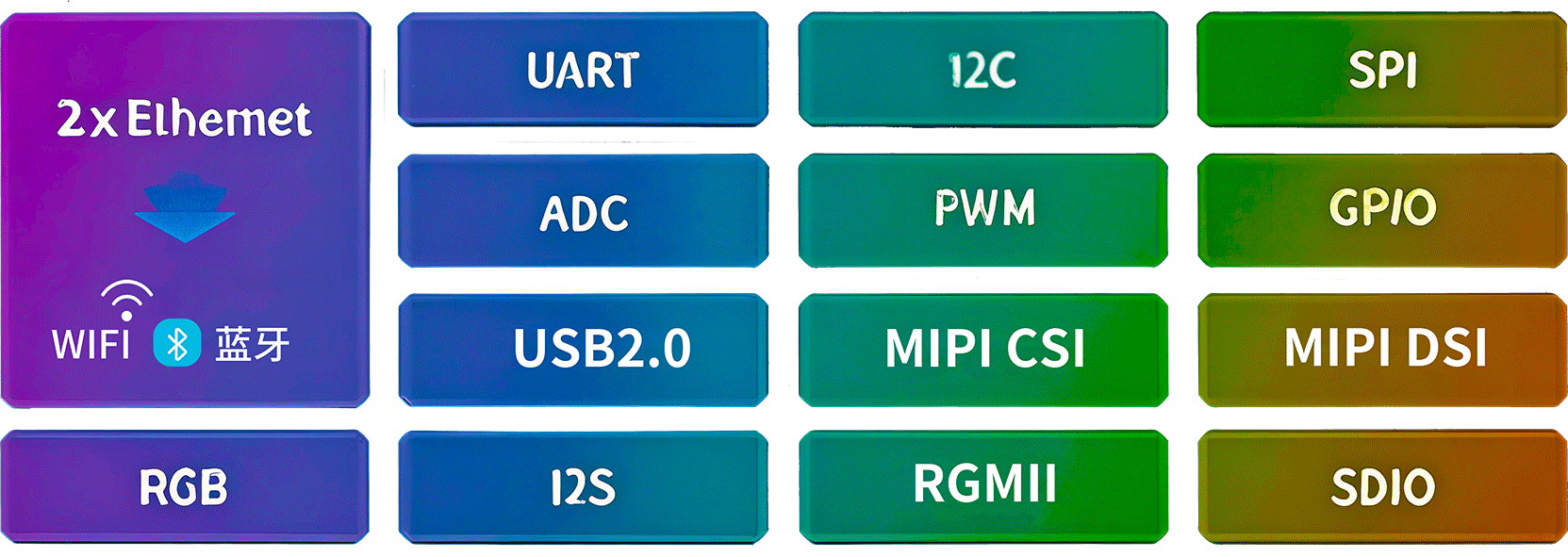

豐富的外設接口，應用更廣泛
豐富的外設接口資源，讓WTC-G2LS核心板具有強大的易用性和泛用性；其具備2路千兆以太網控制器、2路CAN-FD、2路USB 2.0、7路UART、 MIPI-DSI、Parallel RGB、MIPI-CSI、DVP、SD、IIS、IIC、SPI、QSPI、PWM、ADC等常用功能接口。

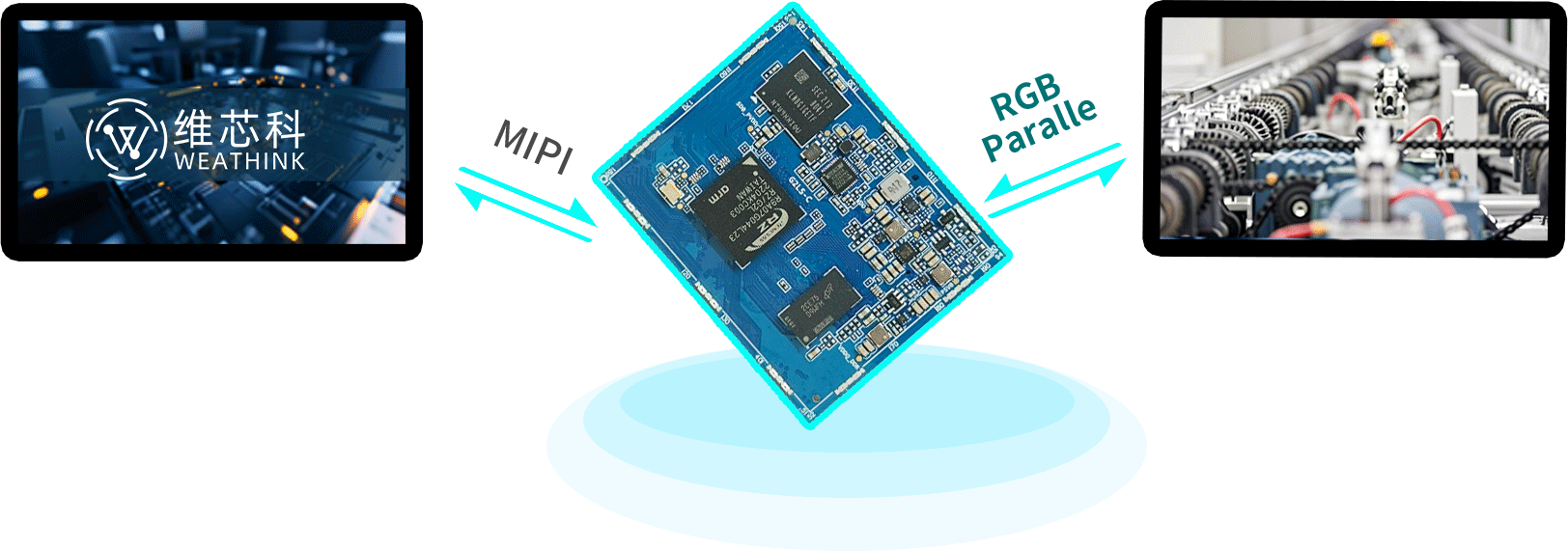

雙路顯示接口
最多支持2路顯示接口同時顯示，24Bit RGB并行接口和MIPI 4Lane接口
豐富的顯示和音視頻接口，極大提升人機交互體驗
豐富的音視頻及觸控接口資源，可為顯示、音頻、攝像頭提供擴展支持，滿足高清顯示、人機交互和圖像采集需求，支持H.264 1920×1080@30 fps視頻解碼，同時具備3D GPU和視頻硬件編解碼VPU，支持Vulkan、OpenGL、OpenCL，極大提升人機交互體驗。
超長供貨期，為產品長生命周期保駕護航
瑞薩為RZ/G2L處理器提供10年+超長生命周期保障，同時提供超長期、可追溯的Linux Kernel維護，為客戶產品長生命周期提供穩定可追溯的保障。

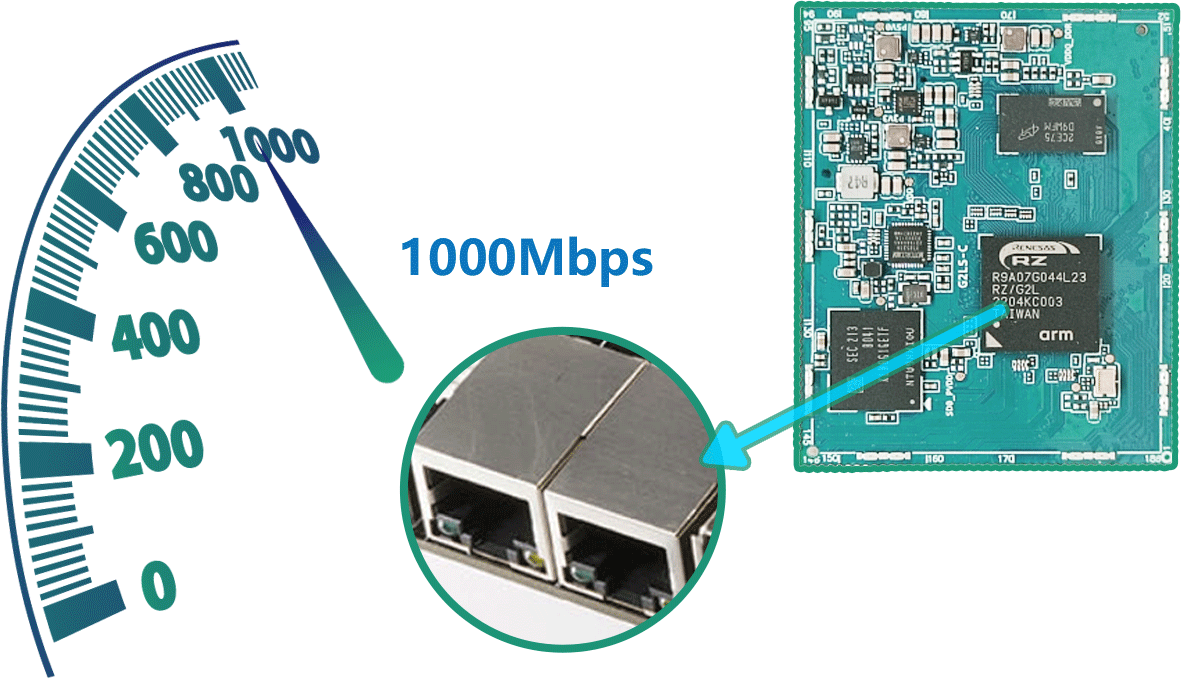

雙千兆以太網
WTC-G2L-S核心板支持配置兩路千兆自適應RJ45以太網擴，通過雙網口實現內外網的隔離，提高網絡穩定性，滿足網關，NVR等多網口的產品需求。

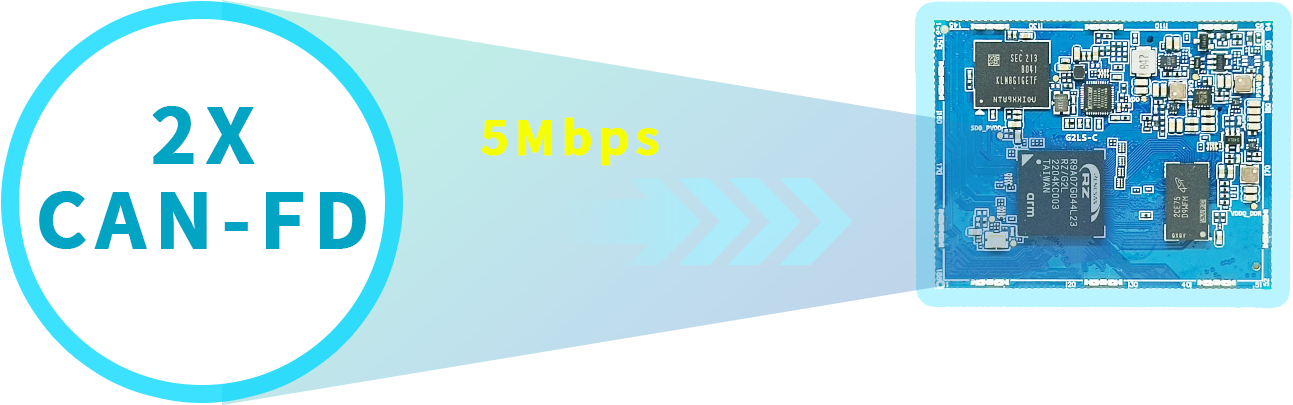

支持 2路原生CAN 更適合工業及車載應用
處理器原生支持2路CAN-FD，傳輸速度至高可達5Mbps，可高速、穩定地接入到工業網絡系統中，為工業自動化和車載應用提供功能支撐。
產品應用
WTC-G2LS核心板適用于工業、醫療、電力、車載交通、安防、能源化工、通信等多個行業。
不止硬件，全方位的一站式定制服務提供完善的技術資料，可高效進行二次開發
維芯科擁多年ARM產品的技術研發沉淀和合作伙伴資源，不僅能為客戶提供硬件功能定制設計，還能提供跨SOC平臺的操作系統移植、BSP內核裁剪及驅動調試、基于場景的應用軟件開發、整體的系統軟件測試服務、完善的SDK二次開發接口等一站式定制服務，幫助客戶極大縮短從產品選型、研發立項、小量試產到量產交貨的周期，快速搶占市場先機。
-
▊規格參數
WTC-G2LS核心板基本參數
CPU
處理器
Renesas RZ/G2L
●MPU：Two 1.0-GHz Arm? Cortex?-A55 MPCore? cores,
●MCU：200-MHz Arm? Cortex?-M33 core
VPU
Encoding / Decoding
●H.264 / AVC (High Profile / Main Profile / Baseline Profile)
●H.264 / MVC (Stereo High Profile)
●最大像素率：1920 x 1080 x 30 fps
●輸入編碼顏色格式: YCbCr 4:2:0 planar and semi-planar
●輸出解碼顏色格式: YCbCr 4:2:0 semi-planar
ISU
● 最大輸入圖像分辨率: 5M (2800×2047)
●最大輸出圖像分辨率: Full HD (1920×1080)
●支持顏色格式轉換 ? RGB / ARGB / YcbCr422 / YcbCr420 / RAW(Grayscale)
GPU
● Arm Mali-G31 500-MHz
● OpenGL ES 1.1/2.0/3.1/3.2、Vulkan 1.1、OpenCL 2.0
內存
EMMC
支持8GB/16GB/32GB EMMC5.1
DDR
支持512MB/1GB/2GB DDR4
通用規格
工作電壓
DC 5V
工作溫度
工業級：-40℃~85℃
商業級：0℃~70℃
擴展溫度級：-20℃~70℃
尺寸
60mm*48mm

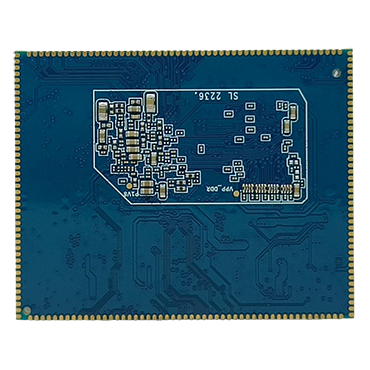

接口方式
郵票孔（188pin） 1.1mm間距 貼片更加輕松
軟件參數
Linux內核
Linux5.10
QT版本
QT5.6
WTC-G2LS核心板外設規格
功能
外設
數量
參數
顯示輸出
MIPI-DSI
1
●4-lane MIPI顯示接口，每lane最高支持1.5 Gbps
●支持的最高分辨率為1920 x 1080@60fps
●支持數據模式：RGB666 / RGB888
注意：我司驅動可以之支持RGB和MIPI同顯
Parallel RGB
1
24Bit的并行顯示接口，支持最高分辨率為WXGA（1280x800@60fps）
攝像頭
MIPI-CSI
1
支持MIPI CSI-2 V2.1 和MIPI D-PHY V2.1 (80 Mbps ~ 1500 Mbps).
提供1個4-lane MIPI攝像機串行接口，4lane最高支持4000Mbps
最大圖片大小：5 M 像素
DVP
1
支持ITU-R BT.656接口（支持Interlace，YcbCr422 8-bit / 10-bit）
支持HD，30 fps (YCbCr422 Interleave), 60 fps (YCbCr422 Y/CbCr separate data, binary data)
最大輸入像素時鐘: 74.25MHz
輸入數據格式支持:YcbCr422 8-bit / 10-bit；Binary data 16-bit。
USB
USB HOST
1
USB 2.0主機最高支持 480 Mbps
USB OTG
1
USB 2.0 OTG 最高支持 480 Mbps
多媒體
Audio
≤4
支持I2S、單聲道、tdM模式
存儲接口
QSPI
1
最大時鐘頻率：50 MHz (Quad-SPI DDR), 66 MHz (Quad-SPI SDR),100 MHz (Octal-SPI, HyperFlash)
SD
1
提供1-bit / 4-bit SD總線，支持默認、高速、UHS-I/SDR50、SDR104傳輸模式
串行通信
CAN FD
≤2
符合CAN-FD ISO 11898-1 (CD2014)標準，傳輸速度最高為4Mbps
Ethernet
≤2
支持1000/100/10 Mbps傳輸速度
支持IEEE802.3 PHY RGMII和IEEE802.3 PHY MII
I2C
≤3
支持主模式和從模式，支持多主機操作，支持超時檢測
支持7bit和10bit從地址格式
UART
SCIF0~4
≤5
支持用于發送和接收的獨立16-byte FIFO寄存器
支持全雙工模式
支持調制解調器控制功能（異步模式下的通道0、1和2）
UART
SCI0~1
≤2
不帶FIFO，支持全雙工模式
支持調制解調器控制功能
可選的時鐘同步模式、異步模式或Smart Card模式
根據 IrDA 標準 1.0 版對 IrDA 通信波形進行編碼和解碼（在通道 0 上）
備注：我司驅動可以支持高速率
SPI
≤3
支持主模式和從模式
可編程位長、時鐘極性、時鐘相位可選
最大傳輸速率為：50 Mbps
其他
MTU3
≤9
多功能定時器脈沖單元（Multi-function Timer Pulse Unit 3）
支持Toggle、PWM、互補PWM和復位同步PWM模式
支持死區時間補償計數器功能
支持輸入捕捉和外部計數時鐘引腳的數字濾波器功能
GPT
≤8
通用的PWM計時器（General PWM Timer）
支持向上或向下計數（鋸齒波），向上或向下計數（三角波）
每個通道獨立可選，每個通道2個輸入/輸出引腳
WDT
3
看門狗（Watchdog Timer）
ADC
8
類型：逐次比較型
分辨率為：12-bit
輸入電壓：0V~1.8V
轉換時間：1us 操作模式：單次掃描/連續掃描
-
▊訂購方式
規格型號
核心板型號
主頻
內存
存儲
溫度范圍
備注
WTC-G2LS-8E512D-120-C
1.2GHZ
512MB DDR4
8GB eMMC
商業級：0℃~+70℃
WTC-G2LS-8E1D-120-I
1.2GHZ
1GB DDR4
8GB eMMC
工業級：-40℃~+85℃
WTC-G2LS-8E1D-120-C
1.2GHZ
1GB DDR4
8GB eMMC
商業級：0℃~+70℃
WTC-G2LS-8E2D-120-I
1.2GHZ
2GB DDR4
8GB eMMC
工業級：-40℃~+85℃
-
